Što je čelični terminal u primjenama žičane užadi? Kompletan vodič

A čelični terminal je hardverski priključak trajno pričvršćen na kraj žičane užadi kako bi se omogućilo spajanje na sidra, zatezne zatege, okove ili konstrukcijske elemente. U inženjeringu žičane užadi, terminali su kritično sučelje između užeta i nosive strukture — i često su najslabija točka u sustavu ako su pogrešno odabrani ili instalirani. To pokazuju podaci iz industrije preko 30% kvarova sklopa žičane užadi nastaju na terminalu, a ne duž samog tijela užeta. Razumijevanje tipova terminala, ocjena učinkovitosti i ispravne instalacije stoga je bitno za bilo kakvu opremu, arhitektonsku ili pomorsku primjenu žičane užadi.

1. Vrste čeličnih terminala koji se koriste u primjenama žičane užadi

Čelični terminali spadaju u nekoliko različitih kategorija, od kojih svaka odgovara različitim zahtjevima opterećenja, metodama ugradnje i okruženjima krajnje uporabe. Odabir ispravnog tipa izravno određuje mehaničku učinkovitost veze.

(1) Stezaljke (bez stiskanja).

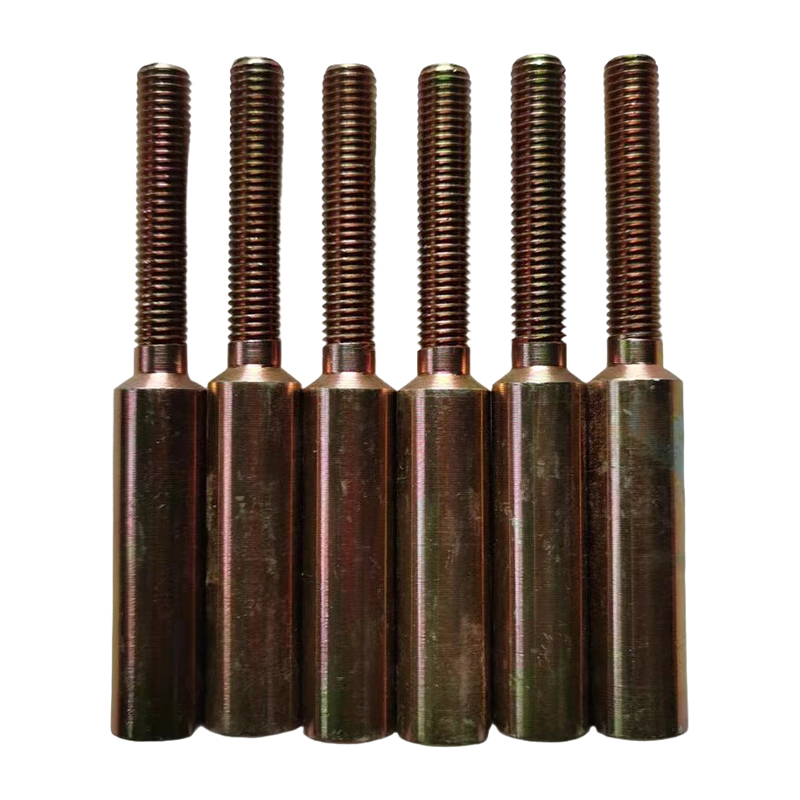

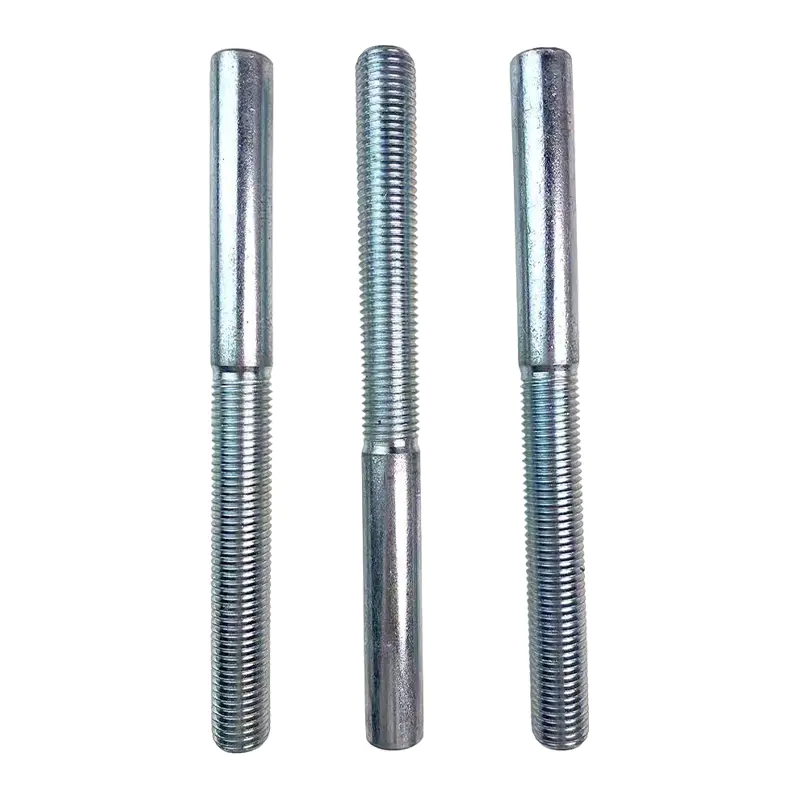

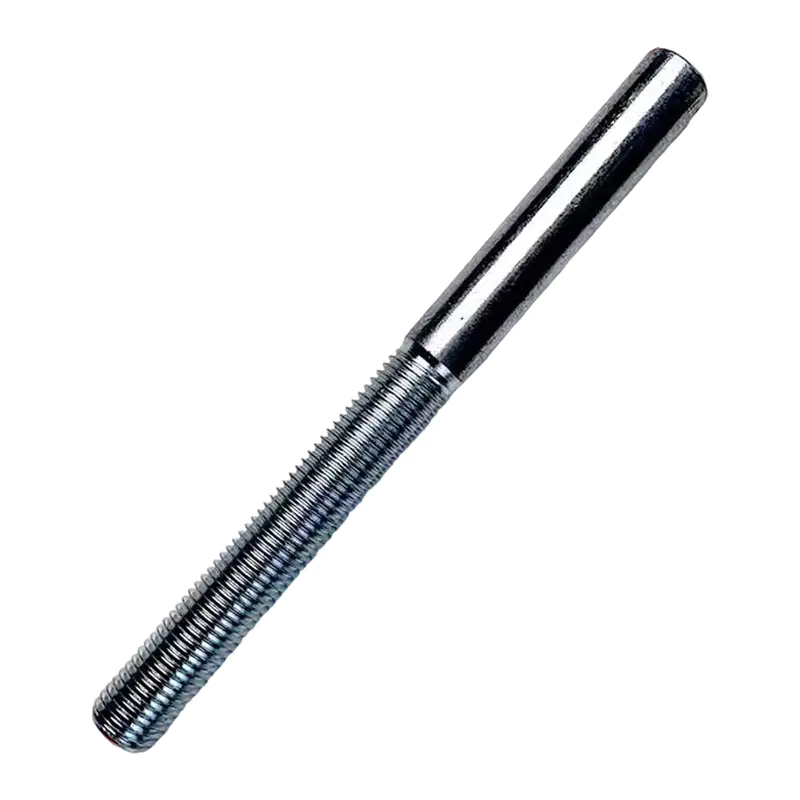

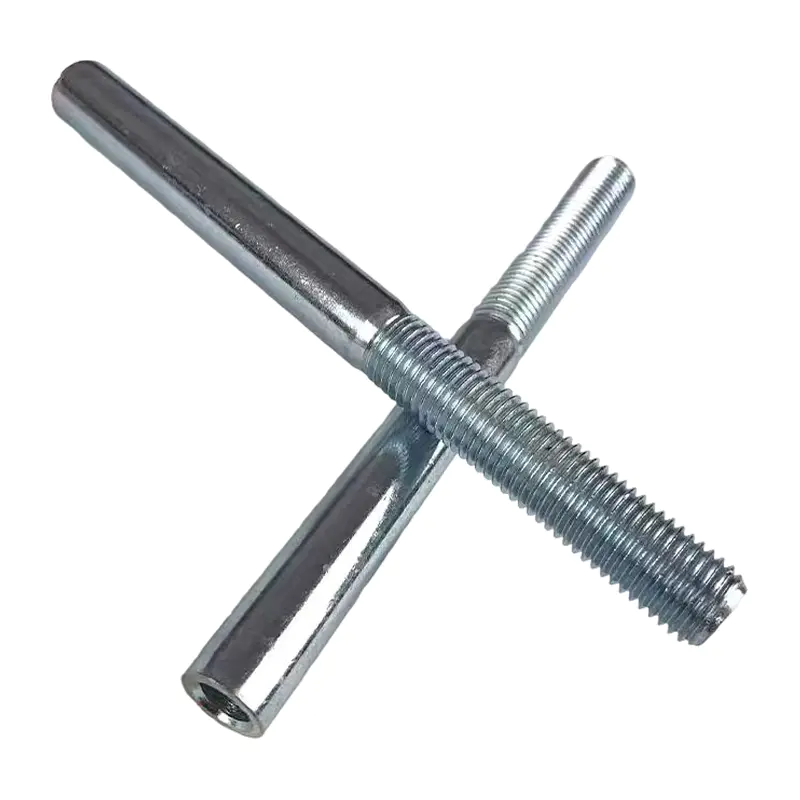

Stezaljke su hladno oblikovane na kraju užeta pomoću hidrauličke preše, stvarajući trajnu, visokoučinkovitu vezu. Kada se pravilno primjenjuju, postižu 95–100% minimalnog prekidnog opterećenja čeličnog užeta (MBL) , što ih čini preferiranim izborom za konstrukcijske, arhitektonske i dizajuće primjene. Uobičajeni oblici tijela uključuju vilicu, ušicu, klin i krajeve navojne šipke.

(2) Spelter (izlivene smolom ili cinkom) utičnice

Spelter utičnice su lončasti terminali u kojima su otvoreni krajevi žice postavljeni u rastaljeni cink ili epoksidnu smolu unutar konusnog tijela utičnice. Ova metoda daje najveću moguću učinkovitost — do 100% MBL — i standardan je za užad za podizanje dizalica, dizalice za rudnike i primjene kabela za mostove gdje se zahtijeva mogućnost odvajanja i ponovnog završetka na terenu.

(3) Stezaljke za žičano uže (tip U-vijka)

U-svornjaci su najpristupačnija metoda spajanja na terenu, ali i najsklonija zlouporabi. Ispravno primijenjeni prema ASME B30.26, postižu približno 80% MBL-a . Uobičajena pogreška — pogreška "sedlo na slijepoj ulici" — može smanjiti učinkovitost na najnižu razinu 60% . Broj potrebnih obujmica povećava se s promjerom užeta: uže od 20 mm zahtijeva najmanje 4 isječka raspoređeni u ispravnom intervalu.

(4) Klinaste utičnice

Klinaste nasadnice omogućuju brzu ugradnju i zamjenu na terenu bez posebnih alata. Naširoko se koriste na građevinskim dizalicama i užadi za vuču. Njihova tipična učinkovitost je 75-90% MBL ovisno o dizajnu, i zahtijevaju da slijepi kraj bude osiguran kako bi se spriječilo slučajno odvajanje pod preokretom opterećenja.

2. Materijali čeličnih terminala i otpornost na koroziju

Materijal tijela terminala mora odgovarati radnom okruženju. Tri najčešće opcije u profesionalnim sklopovima žičane užadi su:

• Ugljični čelik (pocinčan ili vruće pocinčan) — standard za građevinarstvo, rudarstvo i općenito podizanje. Isplativo i dostupno u najširem rasponu veličina. Pocinčani premaz pruža odgovarajuću zaštitu u umjerenim okruženjima.
• Nehrđajući čelik (klasa 316) — obvezno u morskim, prehrambenim, arhitektonskim i obalnim okruženjima. Isporučuje vrhunska otpornost na rupičastu pojavu i radni vijek do 3× duže nego pocinčani ugljični čelik u uvjetima slanog spreja.
• Legirani čelik visoke čvrstoće — koristi se u primjenama pri dizanju teških tereta i rudarstvu gdje su kompaktnost i maksimalni omjer snage i težine prioriteti. Obično dostupno u oznakama Grade 80 i Grade 100.

3. Odabir terminala prema primjeni — referentna tablica

Različite industrije postavljaju različite zahtjeve na čelične terminale. Tablica u nastavku sažima tipične izbore terminala prema primjeni kako bi se pomoglo specifikacijama i inženjerima za opremanje.

4. Trendovi nosivosti — kako izbor terminala utječe na čvrstoću sklopa

Grafikon u nastavku ilustrira kako se efektivno prekidno opterećenje kompletnog sklopa žičane užadi mijenja s vrstom priključka za Promjer 16 mm, uže 6×19 IWRC s MBL od približno 15,0 tona . Terminal postaje ograničavajuća komponenta kad god njegova učinkovitost padne ispod 100%.

5. Često postavljana pitanja

P1: Koja je razlika između utičnog terminala i spelter utičnice i koja je jača?

Obje postižu gotovo identične razine učinkovitosti kada se ispravno primjenjuju — domet spelter socketsa 100% MBL , dok utisnuti terminali dosežu 95–100% MBL . Ključna razlika je instalacija i ponovna uporaba: stezaljke su trajne, kompaktne i idealne za tvornički izrađene sklopove, dok se spelter utičnice mogu izlijevati na terenu i ponovno izlijevati, što ih čini preferiranim za užad za dizalice u rudnicima i aplikacije dizalica gdje je potrebno povremeno ponovno završetak. Za većinu namjena podizanja i postavljanja obje vrste su prihvatljive ako je sklop ispravno projektiran i testiran.

P2: Kako mogu odrediti koliko je U-svornjaka spojnica za žičano uže potrebno za određeni promjer užeta?

Potreban broj obujmica U-vijka raste s promjerom užeta i specificiran je u ASME B30.26 i tablicama zakretnog momenta proizvođača. Kao opći vodič: užad do 10 mm zahtijevaju 3 kopče , potrebno je 12–16 mm 4 isječka , potrebno je 18–22 mm 5 isječaka , a užad iznad 25 mm zahtijevaju 6 ili više klipova . Spojnice uvijek moraju biti instalirane sa sjedalom na kraju pod naponom (nosivim) i U-vijkom na mrtvoj strani — preokretanje ovoga smanjuje učinkovitost za do 25% .

P3: Kada bi se terminali od nehrđajućeg čelika trebali koristiti umjesto terminala od pocinčanog čelika?

Terminali od nehrđajućeg čelika (316 stupnja) uvijek bi trebali biti navedeni kada će sklop biti izložen slanoj vodi, atmosferi punoj klorida ili obalnim okruženjima visoke vlažnosti — što je tipično za pomorsku opremu, platforme na moru, ograde bazena i obalne arhitektonske instalacije. U ispitivanju slanog spreja, 316 terminala od nehrđajućeg čelika nije pokazalo značajnu koroziju nakon 1000 sati , u odnosu na pocinčani čelik koji može pokazati proboj crvene hrđe unutar 500 sati u agresivnim sredinama. Stezaljke od nehrđajućeg čelika također eliminiraju rizik od galvanske korozije koji nastaje kada se fitinzi od ugljičnog čelika koriste s užetom od nehrđajuće žice — kombinacija koja ubrzava koroziju manje plemenitog metala na kontaktnom sučelju.
