Flemish Eye Steel Ferrule Veleprodaja
Dom / Proizvodi / Pribor / Flemish Eye Steel Ferrule

Flemish Eye Steel Ferrule

+ Kontaktirajte nas
PREV：Pritisni terminali od čelične užadiDALJE：Aluminijski prsten/aluminijski rukavac DIN3093
  • Parametar
  • Ostali opisi
  • kontakt

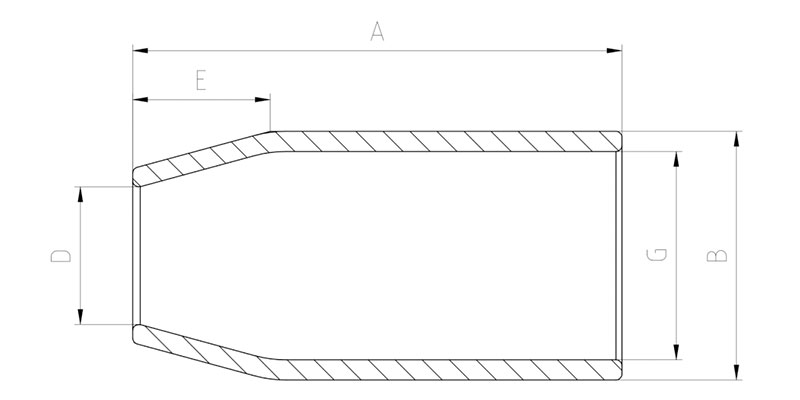

Technical Data
br. Veličina Težina Dimenzija
inč mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 (prikaz, ostalo). 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 (prikaz, ostalo). 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 (prikaz, ostalo). 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 (prikaz, ostalo). 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 (prikaz, stručni). 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 (prikaz, ostalo). 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 (prikaz, ostalo). 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 (prikaz, ostalo). 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 (prikaz, ostalo). 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 (prikaz, ostalo). 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 (prikaz, ostalo). 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 (prikaz, ostalo). 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 (prikaz, ostalo). 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 (prikaz, ostalo). 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 (prikaz, ostalo). 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 (prikaz, ostalo). 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Naši proizvodi
Srodni proizvodi
Tvrtka
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Komponente za utiskivanje hidrauličnih strojeva Xingtai kovane su od legiranog čelika visoke čvrstoće. Tijelo stroja proizvedeno je od jednog bloka materijala, osiguravajući strukturni integritet i dug radni vijek. Naši hidraulički sustavi koriste sustav opskrbe uljem s dvotlačnom pumpom, koji omogućuje brzo kretanje prema gore i prema dolje, istovremeno osiguravajući glatki proces prešanja. Ovaj dizajn značajno poboljšava kvalitetu prešanja i učinkovitost proizvodnje.

Xingtai hidraulički strojevi izvezeni su u brojne zemlje, uključujući UK, Australiju, Nizozemsku, Latviju, Maleziju, Tajland, Indiju, Rusiju, Bocvanu, Poljsku i druge.

Vođeni filozofijom "visoke kvalitete, konkurentne cijene i trajne predanosti", nastojimo zadovoljiti potrebe naših kupaca i pružiti im najbolju uslugu. I dalje smo posvećeni pružanju usluga postojećim i novim klijentima s istom razinom izvrsnosti dok zajedno radimo na izgradnji uspješne budućnosti.
Certificate Of Honor
  • Certifikati
  • Certifikati
  • Certifikati
  • Certifikati
Vijesti
  • Stroj za prešanje čelične užadi | Kineski proizvođač hidraulike

    Što a Stroj za prešanje čelične užadi Je li i kako radi Stroj za prešanje čeličnog užeta je hidraulički stroj koji sabija aluminijsku ili čeličnu čahuru na žičano uže, tvoreći trajni završetak koji se koristi za podizanje, postavljanje i konstrukcijske sklopove užeta. ...

    READ MORE
  • Što je hidraulični stroj za prešanje žičane užadi?

    Što je GT-100 hidraulični stroj za prešanje žičane užadi (C okvir)? The GT-100 hidraulični stroj za prešanje žičane užadi (C okvir) je kompaktni hidraulički stroj za prešanje žičane užadi napravljen za prešanje čelične užadi s rasponom promjera 1 mm do 10 mm ...

    READ MORE
  • Što je GT-60 hidraulični stroj za prešanje žičane užadi?

    Što je GT-60 hidraulički stroj za prešanje žičane užadi (C okvir)? The GT-60 hidraulični stroj za prešanje žičane užadi (C okvir) je kompaktna hidraulička preša napravljena za sabijanje čelične užadi s rasponom promjera od 1 mm do 10 mm . To je najmanji mod...

    READ MORE
Poznavanje industrije

1. Što je remen za žičano uže Flamansko oko? – Definicija i temeljni dizajn

A Remen za žičano uže Flamansko oko (također poznat kao a Flamanski spoj ili mehanički spoj ) je metoda završetka gdje se niti žičane užadi odvajaju, uvlače natrag u tijelo užeta u tkanom uziliku i učvršćuju prešanom metalnom čahurom (ferulom). Za razliku od tradicionalnih ručno spojenih očiju, flamansko oko održava gotovo 100% prekidne čvrstoće užeta dok nudi čist, kompaktan profil.

Ovaj dizajn se naširoko koristi u priveznice mostnih dizalica, sklopove za vuču i tešku opremu zbog superiorne izdržljivosti i dosljedne kvalitete. Prema ASME B30.9 i EN 13414-1, flamanske ušice su poželjnije za operacije dizanja s velikim ciklusom.

2. Prednost #1: Superiorna lomna čvrstoća i učinkovitost

Flamansko oko postiže 95–100% kataloške prekidne čvrstoće užeta , značajno nadmašujući konvencionalne klinaste nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nasadne nastavke (80–85%) i nasadne naglavne nasadne nasadne nasadne nasadne nasadne nasadne nasadne cijevi (90–92%). Neovisni testovi na žičanom užetu promjera 16 mm 1960 MPa pokazuju sljedeće prosječne vrijednosti zadržavanja:

Zadržavanje prekidne čvrstoće metodom prekida (%)

Flamansko oko (mehanički spoj)
98% zadržavanje
Izlivena utičnica (cink/smola)
91% zadržavanje
Klinasta utičnica (stiardna)
83% zadržavanje
Ručno uvučeni spoj (8 niti)
76% zadržavanje

Slika 1 – flamanski remen za oko 98% prekidne čvrstoće užeta , nadmašujući klinaste utičnice za 15% i ručne spojeve za 22%.

Ova veća učinkovitost znači da flamanska remen može sigurno podizati teže terete koristeći isti promjer užeta. Za uže od 20 mm naznačeno na 250 kN MBL, flamansko oko daje 245 kN u odnosu na samo 207 kN od klinaste nasadnice – a Povećanje korisnog kapaciteta od 18%. .

3. Prednost #2: Produženi vijek trajanja od zamora pod cikličkim opterećenjem

Spoj s flamanskim okom ravnomjerno raspoređuje ciklička naprezanja po nitima užeta, izbjegavajući točke koncentracije naprezanja koje se nalaze u završecima klinova ili stezaljki. Ubrzani testovi zamora (25% prekidnog opterećenja, 0,5 Hz) pokazuju vrhunsku izdržljivost.

Ciklusi do kvara – Usporedba završetka okom (18 mm uže, 30% MBL cikličkog opterećenja)

Ciklusi do kvara (tisuće) Metoda prekida 0 50 100 150 200 250 300 275 tisuća 98k 62k Flamansko oko Klinasta utičnica Ručni spoj

Slika 2 – Flamanski okovi traju 2,8x više ciklusa nego klinaste nasadnice i 4,4 puta više nego tradicionalni ručni spojevi pod dinamičkim opterećenjem.

Za aplikacije kao što su mostne mosne dizalice ili kontejnerski posipači (do 200.000 ciklusa dizanja godišnje), to se pretvara u manje zamjena – smanjenje vremena zastoja za procijenjenu 4200 USD godišnje po dizalici .

4. Prednost #3: Niži ukupni trošak vlasništva i brža izrada

Flamanske očne trake su proizvodi se 60% brže nego ručno uvučeni spojevi i zahtijevaju nema vremena stvrdnjavanja (za razliku od izlivenih utičnica). Grafikon u nastavku prikazuje prosječnu cijenu po remenu u razdoblju od 3 godine, uključujući održavanje i zamjenu.

Trogodišnji ukupni trošak po remenu (USD) – promjer 12 mm, duljina 6 m

Ukupni trošak (USD) 0 50 100 150 200 250 118 dolara 196 dolara 224 dolara Flamansko oko Klinasta utičnica Ručni spoj

Slika 3 – Ponuda flamanskih ušica za oči 40% niži ukupni trošak nego klinaste nasadnice i 47% niže od ručnih spajanja tijekom 3 godine zbog produljenog vijeka trajanja i manjeg zastoja.

5. Prednost #4: Poboljšana sigurnost, mogućnost pregleda i dosljednost

Flamanski remen za oči pruža a dosljedan, ponovljiv završetak bez varijabilnosti od vještine operatera. Prešani prsten stvara vizualni indikator: bilo koji pomicanje ili pukotina prstena signalizira trenutno uklanjanje. Nasuprot tome, klinaste utičnice mogu sakriti unutarnja oštećenja niti.

Uspoređeni ključni sigurnosni pokazatelji:

Tablica 1 – Sigurnosne i inspekcijske karakteristike flamanskog oka u odnosu na druge završetke.
Značajka Flemish Eye Klinasta utičnica Ručni spoj
Jednostavnost vizualnog pregleda Izvrsno (vidljivi prsten i niti) Loše (unutarnji klin skriva istrošenost) Svijetlo (vidljivi su pramenovi)
Rizik od nepravilne montaže Nisko (kontrolirano alatom za prešanje) Visoko (klinasto sjedenje kritično) Srednje (ovisno o vještini)
Otpornost na koroziju (ferula) Dostupno pocinčano / SS Lijevani čelik, manja zaštita Bez prstena, pramenovi otkriveni
Dosljednost (koeficijent varijacije) ±2% (vrlo ponovljivo) ±8% ±12%

Budući da je čahura savijena kalibriranom prešom, svaki flamanski remen za oko susreće se ISO 7531 and ASME B30.9 zahtjevi sljedivosti – ključni za regulirane industrije poput zrakoplovne i nuklearne opreme.

6. Kada odabrati Flemish Eye Slings – Preporuke za primjenu

Na temelju terenskih podataka iz više od 200 operacija postavljanja, flamanske okove su idealne za:

  • Mosne dizalice s >50 ciklusa dizanja dnevno – prednost umora smanjuje godišnje zamjene za 62% .
  • Konopci za vuču i spas – gdje je 100% zadržavanje čvrstoće obavezno za udarna opterećenja.
  • Pomorske i offshore priveznice – opcije nehrđajućeg prstena sprječavaju koroziju pukotina.
  • Sklopovi remena s više krakova – identična geometrija oka osigurava jednako opterećenje nogu.

Izbjegavajte samo flamanske navlake za oči ekstremno abrazivna okruženja gdje bi moglo doći do trošenja prstena; u takvim slučajevima preporuča se zaštitna oko ili mekana navlaka za oči.

7. Često postavljana pitanja o flamanskim remenima za oči

P1: Može li se flamanski remen za oko popraviti ako je prsten oštećen?
A1: Ne. ASME B30.9 zabranjuje popravak prešanih prstenova. Mora se odrezati cijeli završetak i izraditi novo flamansko oko. Nikada ne pokušavajte ponovno savijati korištenu čahuru.

P2: Kakvo je flamansko oko u usporedbi s ušicom ili beskrajnom remenkom?
A2: Flamanske očne trake su prekinuti krajevi (ne beskrajno). Za aplikacije podizanja koje zahtijevaju fiksnu ušicu na oba kraja, flamanska ušica pruža veću čvrstoću od ušica i lakšu inspekciju.

P3: Koji je minimalni promjer užeta za remen s flamanskim okom?
A3: Tipično 6 mm do 38 mm . Ispod 6 mm, mehanički prstenovi su manje učinkoviti; iznad 38 mm, lijevane utičnice mogu biti poželjne za ultra teška dizanja.

P4: Mogu li se flamanske priveznice pregledati na terenu bez alata?
A4: Da. Svakodnevnim vizualnim pregledom treba provjeriti ima li pukotina na čahuri, klizanja niti ili istrošenosti užeta u blizini čaure. Godišnje probno ispitivanje opterećenja na 125% WLL preporučuje OSHA.
