Aluminijski prsten/aluminijski rukavac DIN3093 Veleprodaja
Dom / Proizvodi / Pribor / Aluminijski prsten/aluminijski rukavac DIN3093

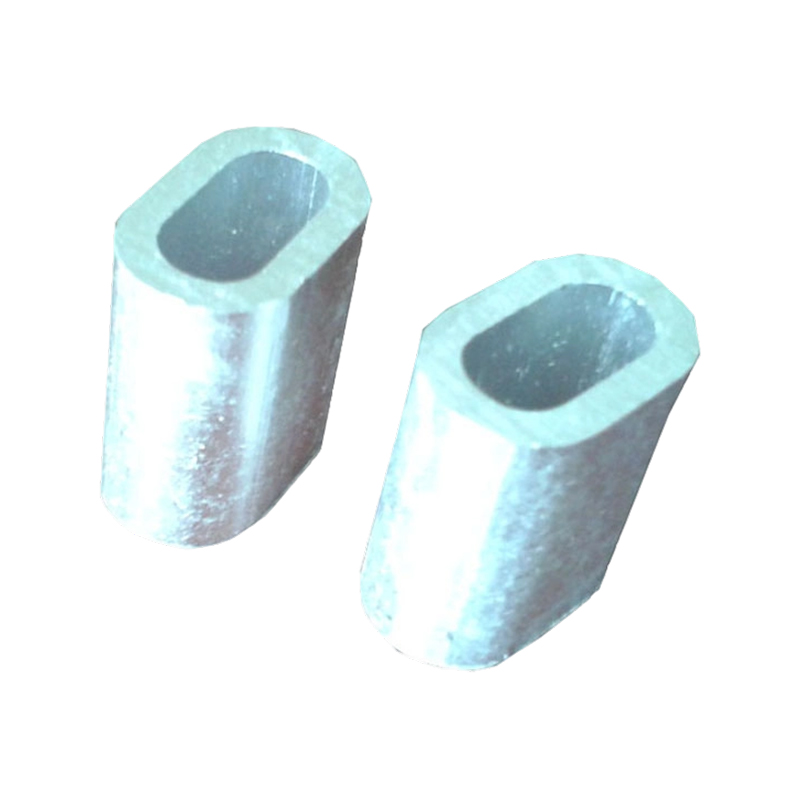

Aluminijski prsten/aluminijski rukavac DIN3093

+ Kontaktirajte nas
PREV：Flemish Eye Steel FerruleDALJE：Aluminijski rukavi u obliku pješčanog sata
  • Parametar
  • Ostali opisi
  • kontakt
Technical Data
Način rada Promjer žičane užadi (mm) Dimenzija aluminijske čahure (mm) Duljina (mm) Težina (g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1.5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO-60 210 5617

Naši proizvodi
Srodni proizvodi
Tvrtka
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Aluminium Sleeve Manufacturers and Sleeve Aluminium Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Komponente za utiskivanje hidrauličnih strojeva Xingtai kovane su od legiranog čelika visoke čvrstoće. Tijelo stroja proizvedeno je od jednog bloka materijala, osiguravajući strukturni integritet i dug radni vijek. Naši hidraulički sustavi koriste sustav opskrbe uljem s dvotlačnom pumpom, koji omogućuje brzo kretanje prema gore i prema dolje, istovremeno osiguravajući glatki proces prešanja. Ovaj dizajn značajno poboljšava kvalitetu prešanja i učinkovitost proizvodnje.

Xingtai hidraulički strojevi izvezeni su u brojne zemlje, uključujući UK, Australiju, Nizozemsku, Latviju, Maleziju, Tajland, Indiju, Rusiju, Bocvanu, Poljsku i druge.

Vođeni filozofijom "visoke kvalitete, konkurentne cijene i trajne predanosti", nastojimo zadovoljiti potrebe naših kupaca i pružiti im najbolju uslugu. I dalje smo posvećeni pružanju usluga postojećim i novim klijentima s istom razinom izvrsnosti dok zajedno radimo na izgradnji uspješne budućnosti.
Certificate Of Honor
  • Certifikati
  • Certifikati
  • Certifikati
  • Certifikati
Vijesti
  • Stroj za prešanje čelične užadi | Kineski proizvođač hidraulike

    Što a Stroj za prešanje čelične užadi Je li i kako radi Stroj za prešanje čeličnog užeta je hidraulički stroj koji sabija aluminijsku ili čeličnu čahuru na žičano uže, tvoreći trajni završetak koji se koristi za podizanje, postavljanje i konstrukcijske sklopove užeta. ...

    READ MORE
  • Što je hidraulični stroj za prešanje žičane užadi?

    Što je GT-100 hidraulični stroj za prešanje žičane užadi (C okvir)? The GT-100 hidraulični stroj za prešanje žičane užadi (C okvir) je kompaktni hidraulički stroj za prešanje žičane užadi napravljen za prešanje čelične užadi s rasponom promjera 1 mm do 10 mm ...

    READ MORE
  • Što je GT-60 hidraulični stroj za prešanje žičane užadi?

    Što je GT-60 hidraulički stroj za prešanje žičane užadi (C okvir)? The GT-60 hidraulični stroj za prešanje žičane užadi (C okvir) je kompaktna hidraulička preša napravljena za sabijanje čelične užadi s rasponom promjera od 1 mm do 10 mm . To je najmanji mod...

    READ MORE
Poznavanje industrije

1. Što je aluminijski rukav u primjenama žičane užadi

An aluminijski rukavac (također poznat kao aluminijski prsten) je cilindrični metalni spoj izrađen od visokokvalitetne legure aluminija 6061-T6, dizajniran za savijanje i učvršćivanje krajeva, petlji ili spojeva žičane užadi. U sustavima žičanih užadi stvara trajnu vezu visoke čvrstoće koja sprječava klizanje užeta ili kvar pod opterećenjem. Aluminijske čahure industrijske kvalitete imaju vlačnu čvrstoću od 207 MPa i može zadržati do 90% izvorne prekidne čvrstoće žičane užadi kada je pravilno stegnut.

(1) Osnovni dizajn i karakteristike materijala

Aluminijski rukavci za žičanu užad precizno su obrađeni s debljinom stijenke od 1,2 mm do 8 mm (odgovarajući promjeri užeta 1mm–50 mm). Aluminijska legura 6061-T6 nudi otpornost na koroziju (stopa prolaznosti testa slanog spreja ≥95% nakon 1000 sati) i duktilnost, dopuštajući ravnomjernu deformaciju tijekom savijanja za hvatanje niti užeta bez njihovog oštećenja.

Debljina stijenke aluminijske čahure prema promjeru žičane užadi 0mm 2 mm 4 mm 6 mm 8 mm 1-5 mm uže (1,2 mm zid) 6-15 mm uže (3 mm zid) 16-30 mm uže (5 mm zid) 31-50 mm uže (8 mm zid)

2. Ključne primjene aluminijskih rukavaca u sustavima žičane užadi

Aluminijski rukavci nezamjenjivi su u industrijama koje se oslanjaju na integritet žičane užadi, s primjenama prilagođenim zahtjevima opterećenja i uvjetima okoline:

  • Izgradnja i dizanje: pričvršćivanje žičane užadi na dizalicama (nosivost do 50 tona ) i dizalice, gdje naborani aluminijski rukavci zadovoljavaju sigurnosne standarde OSHA-e.
  • Marine & Offshore: rukavci otporni na koroziju za užad za privez (izloženost slanoj vodi), s vijekom trajanja od 8-10 godina u morskim sredinama.
  • Zrakoplovstvo i zrakoplovstvo: Lagane navlake za upravljačke kabele zrakoplova (težina ≤0,5 kg/m) s preciznom tolerancijom savijanja od ±0,1 mm.
  • Industrijska proizvodnja: transportni sustavi i rukovanje materijalom, gdje rukavci podnose ciklička opterećenja do 10 000 ciklusa bez kvara od zamora.
Upotreba aluminijskih rukavaca u industriji 0% 20% 40% 60% 80% Izgradnja Marine Aerospace Proizvodnja 60% 40% 30% 50%

3. Usporedba performansi: aluminijski rukavci u odnosu na alternativne prstenove

Vrsta ugradnje Snaga zadržavanja Otpornost na koroziju Težina (na 100 mm)
Aluminijska navlaka (6061-T6) 90% čvrstoće užeta Izvrsno 120 g
Bakrena ferula 95% čvrstoće užeta dobro 380 g
Nosač od nehrđajućeg čelika 98% čvrstoće užeta Vrhunski 450 g
Usporedba učinka i troškova čaura od žičane užadi Tlak savijanja u odnosu na stopu zadržavanja čvrstoće aluminijskih rukavaca 60% 70% 80% 90% 5 tona 10 tona 15 tona 20 tona 25 tona 65% 75% 85% 90% 90%

4. Često postavljana pitanja

P1: Koliki je pritisak prešanja potreban za aluminijske navlake?

O: Za žičanu užad od 1-15 mm, minimalni pritisak savijanja od 15 tona potrebno je postići 85% zadržavanja čvrstoće; Potrebna je užad od 16-50 mm 20 tona (bez dodatnog povećanja iznad 25 tona).

P2: Mogu li se aluminijske navlake ponovno upotrijebiti?

O: Ne. Jednom presovane, aluminijske čahure prolaze trajnu deformaciju—ponovna uporaba smanjuje zadržavanje čvrstoće za 40% i predstavlja sigurnosne rizike prema standardima ASME B30.9.

P3: Kako pregledati naborane aluminijske navlake?

O: Provjerite jednoliku deformaciju (bez pukotina) i izmjerite presavijeni promjer - trebao bi biti 60-70% originalnog promjera rukavca . Ultrazvučno ispitivanje preporučuje se za kritične primjene (npr. zrakoplovstvo).

P4: Koliki je rok trajanja aluminijskih navlaka?

O: Kada se skladište u suhim uvjetima (≤60% vlažnosti), nenaborane aluminijske čahure imaju rok trajanja od 5 godina ; površinska oksidacija nakon tog razdoblja smanjuje integritet savijanja za 10-15%.
