GT-500 stolni stroj za prešanje čelične užadi (okvir košare) Veleprodaja
Dom / Proizvodi / Stroj za prešanje čelične užadi / GT-500 stolni stroj za prešanje čelične užadi (okvir košare)

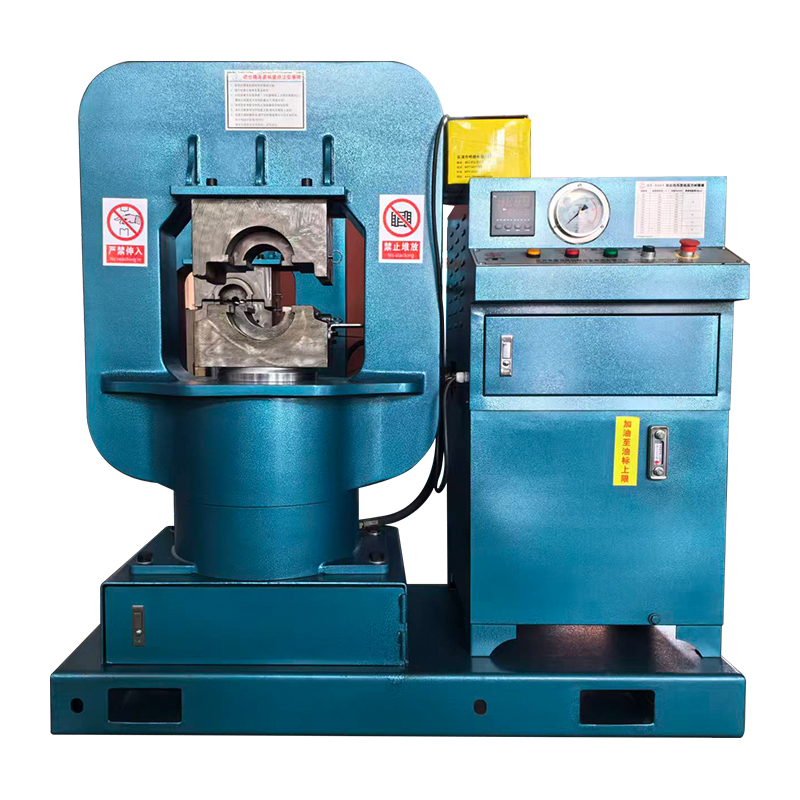

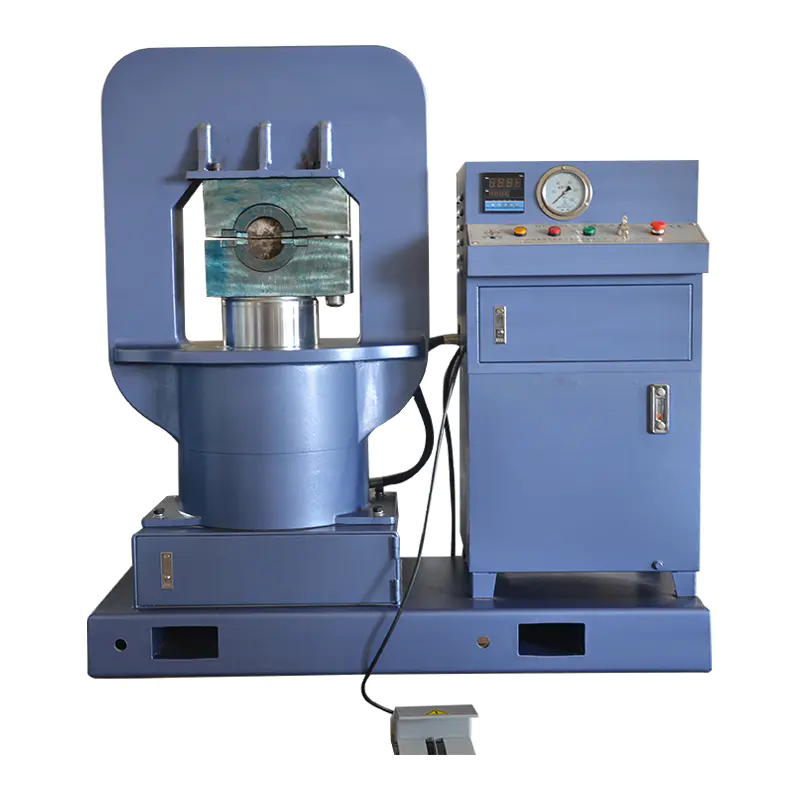

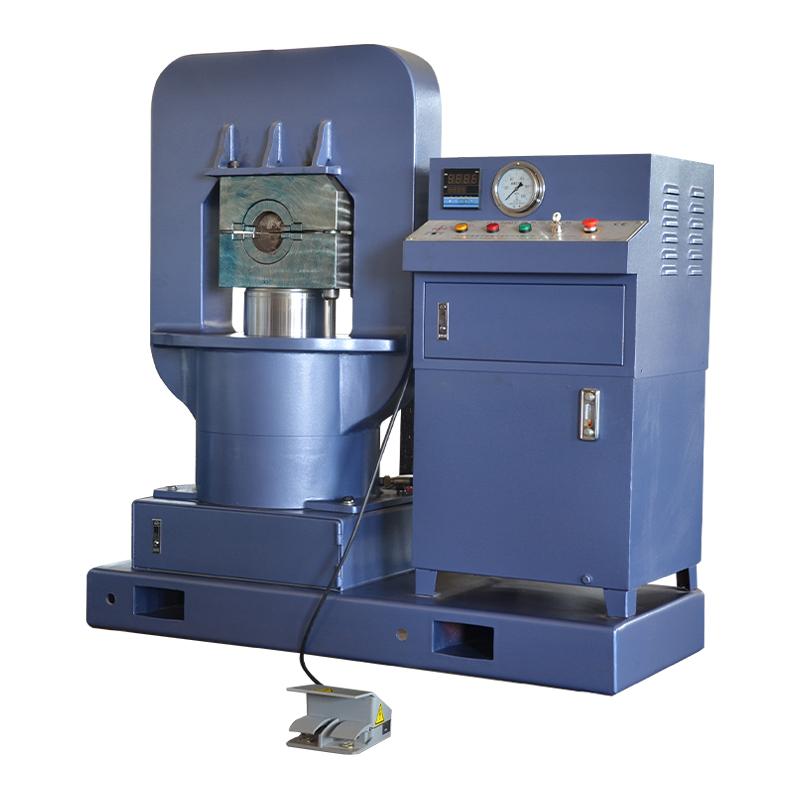

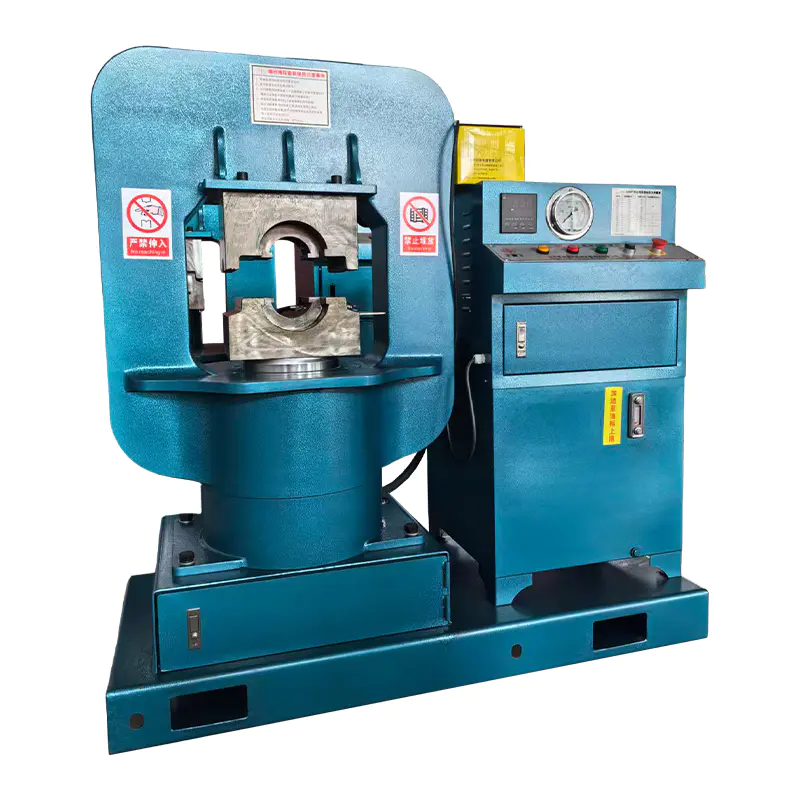

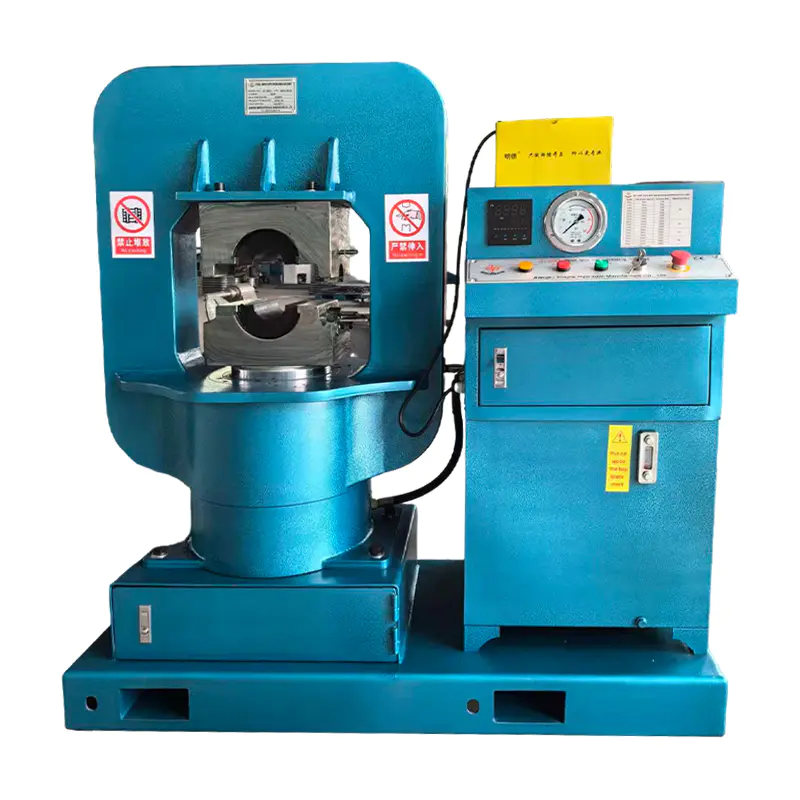

GT-500 stolni stroj za prešanje čelične užadi (okvir košare)

Stroj za presovanje čelične užadi može se koristiti u mnogim poljima, može proizvoditi priveznice od žičane užadi, hvataljke za kabele, sustave za zaštitu od pada i rješenja za vatrenu vatru i drugo.

Karakteristike
1. Jednostavan za rukovanje
2. Široko korištenje
3. Uštedite vrijeme

+ Kontaktirajte nas
PREV：GT-1000 hidraulični stroj za prešanje rukava od žičane užadi (okvir košare)NEXT：GT-400 Stroj za savijanje čelične užadi (okvir košare)
  • Parametar
  • Ostali opisi
  • Kontakt
Tehnički podaci
Način rada br. GT-500
Maks. promjer žičane užadi (mm) Φ42
Snaga (KW) 4
Maksimalni radni tlak (MPa) 56Mpa
Maksimalno kretanje klipa (mm) 100
Brzina klipa (mm/s) 4.5
Brzina klipa prema dolje (mm/s) 8
Ukupna duljina (mm) 1450
Ukupna širina (mm) 600
Ukupna visina (mm) 1400
Naši proizvodi
Srodni proizvodi
Tvrtka
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Kao GT-500 stolni stroj za prešanje čelične užadi (okvir košare) Proizvođači i GT-500 stolni stroj za prešanje čelične užadi (okvir košare) Tvrtka, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. je osnovana 1992. godine i smještena je u gradu Taizhou, provincija Jiangsu, Kina. Tvrtka je specijalizirana za proizvodnju hidrauličkih strojeva za prešanje žičanih užadi, strojeva za žarenje i sužavanje žičanih užadi, aluminijskih čahura i podiznih stezaljki. Xingtai Hydraulic opremljen je naprednim proizvodnim postrojenjima, snažnim tehničkim sposobnostima, autoritativnom opremom za ispitivanje i sveobuhvatnim sustavom upravljanja kvalitetom.

Komponente za stezanje strojeva Xingtai Hydraulic kovane su od visokokvalitetnog legiranog čelika. Tijelo stroja izrađeno je od jednog bloka materijala, osiguravajući strukturni integritet i dug vijek trajanja. Naši hidraulički sustavi koriste sustav opskrbe uljem s dvostrukom tlačnom pumpom, što omogućuje brzo kretanje prema gore i dolje uz osiguravanje glatkog procesa prešanja. Ovaj dizajn značajno poboljšava kvalitetu prešanja i učinkovitost proizvodnje.

Strojevi Xingtai Hydraulic izvoze se u brojne zemlje, uključujući Ujedinjeno Kraljevstvo, Australiju, Nizozemsku, Latviju, Maleziju, Tajland, Indiju, Rusiju, Bocvanu, Poljsku i druge.

Vođeni filozofijom "visoka kvaliteta, konkurentna cijena i trajna predanost", nastojimo zadovoljiti potrebe naših kupaca i pružiti im najbolju uslugu. Ostajemo predani služenju postojećim i novim klijentima s istom razinom izvrsnosti dok zajedno radimo na izgradnji uspješne budućnosti.
Potvrda o časti
  • Certifikati
  • Certifikati
  • Certifikati
  • Certifikati
Vijesti
Industrijsko znanje

1. Za što se koristi stroj za prešanje čelične užadi GT-500? – Osnovne aplikacije

The GT-500 stoni stroj za prešanje čelične užadi je kompaktna, stacionarna hidraulična preša za savijanje dizajnirana za trajno završetak priveznica od žičane užadi, flamanskih ušica i spojeva petlji pomoću aluminijskih ili bakrenih rukavaca. Naširoko se koristi u radionice za opremanje, mala proizvodnja remena, postrojenja za održavanje i opskrbne baze na moru gdje je prostor ograničen, ali su potrebni pouzdani, visokokvalitetni završeci.

S maksimalnom silom pritiska od 500 kN (50 tona) a dubina grla od 80 mm , GT-500 obrađuje promjere žičane užadi od 3 mm do 16 mm , proizvodeći završetke koji zadržavaju 95–100% prekidne čvrstoće užeta . U usporedbi s ručnim alatima za savijanje, GT-500 skraćuje vrijeme ciklusa za 70% i osigurava postojanu kvalitetu savijanja – idealno za radionice koje proizvode do 200 prekida dnevno .

2. Ključna značajka 1: Optimalna sila pritiska i raspon promjera za rad na stolu

GT-500 pruža 500 kN hidrauličke sile , dovoljno za savijanje rukavaca na žičanom užetu do promjera 16 mm. Grafikon u nastavku uspoređuje kapacitet GT-500 s ručnim prešama i većim podnim prešama.

Maksimalni kapacitet promjera žičane užadi po vrsti utiska (mm)

Ručni ručni alat (tip poluge)
6 mm max
Hidraulička ručna pumpa za cijeđenje (prijenosna)
12 mm max
GT-500 potisak s klupe
16 mm max
Industrijska podna preša (1.000 kN)
32 mm max

Slika 1 – Ručke GT-500 Žičano uže 16 mm , pokrivajući 90% uobičajenih primjena opremanja i remena dok se postavlja na standardni radni stol.

Stroj uključuje 6 izmjenjivih setova matrica za promjere rukavca od 6 mm do 18 mm, s alatom za brzu izmjenu koji smanjuje vrijeme postavljanja na ispod 1 minute .

3. Ključna značajka 2: Kratko trajanje ciklusa & otisak prilagođen stolu

GT-500 ima a jednofazna električna hidraulička pumpa (220V/110V kompatibilan) s dvostupanjskim sustavom: brz pristup pri 25 mm/s i pritiskom na 4 mm/s . Potpuni ciklus savijanja traje samo 5–8 sekundi ovisno o veličini rukava. Kompaktan otisak ( 500 mm x 400 mm ) omogućuje postavljanje na bilo koji čvrsti radni stol.

Ciklusi savijanja po satu (10 mm aluminijski rukavac)

Ciklusi po satu Metoda savijanja 0 50 100 150 200 250 300 350 25 55 220 320 Ručna ruka Hidraulična ručna pumpa GT-500 klupa Preša za pod (1.000kN)

Slika 2 – GT-500 postiže 220 ciklusa savijanja na sat , 4x brži od prijenosnih hidrauličkih utiskivača i gotovo 9x brži od ručnih alata.

Za malu tvornicu opreme za proizvodnju 150 terminacija dnevno , GT-500 smanjuje dnevno vrijeme nabijanja 6 sati (ručno) do samo 45 minuta – godišnja ušteda rada od preko 12 000 dolara .

4. Ključna značajka 3: Dosljedna čvrstoća završetka i otpor na izvlačenje

Ispravno savijanje s GT-500 proizvodi završetke koji ostaju 95–100% prekidne čvrstoće užeta . Grafikon ispod prikazuje minimalnu silu izvlačenja postignutu za različite promjere užeta korištenjem GT-500 s kalibriranim matricama.

Minimalna sila izvlačenja (kN) – GT-500 prešani rukavci u odnosu na MBL (7x19 pocinčano uže)

Sila (kN) Promjer užeta (mm) 0 20 40 60 80 100 120 140 3 6 8 10 12 14 16 GT-500 sila izvlačenja (≥98% MBL)

Slika 3 – GT-500 prešani završeci dosljedno se postižu 98% ili više MBL užeta za promjere do 16 mm, u skladu sa standardima EN 13411-3.

GT-500 uključuje a ugrađen manometar s podesivim ventilom za smanjenje tlaka , omogućujući operaterima da unaprijed postave silu savijanja za različite veličine rukavca – osiguravajući ponovljivu kvalitetu završetka unutar ±2% .

5. GT-500 Vodič za primjenu & Matrica za odabir matrice

GT-500 prihvaća niz setova matrica za različite promjere užeta i tipove rukavca. Donja tablica daje brzu referencu za uobičajene primjene.

Tablica 1 – Odabir matrice GT-500 i preporučeni pritisak prešanja prema promjeru užeta.
Promjer užeta (mm) Vrsta rukava / materijal Preporučeni set matrica Pritisak prešanja (kN)
3–5 mm Aluminijski graničnik GT-D6 (6 mm šesterokutni) 60–90 kN
6–8 mm Aluminijski rukav s petljom (flamansko oko) GT-D10 (ovalni 10 mm) 120–180 kN
10–12 mm Aluminij/bakar za teške uvjete rada GT-D14 (14 mm šesterokutni) 250–350 kN
14–16 mm Dvostruka ferula / visoke čvrstoće GT-D18 (ovalni 18 mm) 400–500 kN

GT-500 također podržava prilagođeni profili kalupa za specijalne primjene, uključujući prstenove od nehrđajućeg čelika i dizajne s dvostrukom kompresijom za priveznice visoke čvrstoće.

6. Često postavljana pitanja o stolnom stroju za prešanje čelične užadi GT-500

P1: Koje vrste navlaka može savijati GT-500?
A1: GT-500 nabija aluminijske zaustavne čahure, aluminijske čahure s petljama (flamansko oko), bakrene čahure i čahure od nehrđajućeg čelika za čeličnu užad promjera od 3 mm do 16 mm. Također podržava navlake s dvostrukom kompresijom za primjene visoke čvrstoće do 14 mm.

P2: Koje je napajanje potrebno za GT-500?
A2: Stroj radi dalje standardni 110V ili 220V jednofazni AC (po izboru korisnika), sa snagom motora od 1,5 kW . Nije potrebno trofazno napajanje, što ga čini idealnim za male radionice i mobilne jedinice za održavanje.

P3: Koliko često GT-500 zahtijeva održavanje?
A3: Preporučeno održavanje uključuje izmjena hidrauličkog ulja svakih 1500 radnih sati , pregled matrice na istrošenost svakih 1000 ciklusa i kalibracija manometra godišnje. Srednje vrijeme između kvarova (MTBF) je 6.500 sati u normalnim radničkim uvjetima.

P4: Može li se GT-500 koristiti za nabijanje na terenu?
A4: GT-500 je a stacionarni bench-top press (težina: 95 kg). Za upotrebu na terenu preporučujemo prijenosni GT-200 hidraulični uređaj za raspršivanje ručne pumpe. Međutim, GT-500 se može montirati na mobilna kolica radi mobilnosti u trgovini.
