Što je stroj za motanje žičane užadi i kako radi

A stroj za motanje žičane užadi , koji se naziva i stroj za namotavanje žičane užadi ili stroj za namotavanje žičane užadi, industrijska je oprema izgrađena za namotavanje, vođenje i pakiranje žičane užadi, čeličnog kabela ili sličnih savitljivih metalnih proizvoda na kolut ili bubanj na ravnomjeran, kontroliran način napetosti. Stroj rotira kotur za namatanje dok sustav poprečnog vođenja pomiče žičano uže naprijed-natrag po širini bubnja, tako da svaki omot užeta uredno sjedi pokraj posljednjeg umjesto da se gomila ili prelazi preko sebe. Ovaj osnovni odgovor pokriva temeljnu funkciju opreme, a odjeljci u nastavku detaljnije objašnjavaju princip rada, strukturu, raspon kapaciteta, mogućnosti automatizacije i tipične primjene.

U praktičnom smislu, a stroj za žičanu užad ovog tipa nalazi se na kraju proizvodne linije, odmah nakon zatvaranja niti, galvanizacije ili podmazivanja, gdje se gotovi konop treba sakupiti bez uvijanja ili oštećenja površine. Budući da je žičana užad spiralno postavljen proizvod izrađen od više žica i niti, neravnomjerno namotavanje može dovesti do unutarnjeg naprezanja, spljoštiti vanjske žice ili skratiti vijek trajanja. Pravilno projektiran stroj za čelično uže smanjuje te rizike održavanjem napetosti dosljednom i postavljanjem svakog omota u kontroliranom koraku preko bubnja.

Princip rada stroja za namotavanje i namotavanje žičane užadi

Princip rada stroja za motanje žičane užadi može se raščlaniti na četiri koordinirana djelovanja. Prvo, pogonski motor okreće namot za namotavanje brzinom koja odgovara brzini linije dolaznog žičanog užeta. Drugo, poprečni ili ravni mehanizam za namotavanje, obično montiran na vodilicu iznad ili pored koluta, pomiče sklop valjka za vođenje lijevo i desno u skladu s rotacijom koluta, tako da je uže ravnomjerno položeno preko bubnja, a ne koncentrirano na jednom mjestu. Treće, uređaj za kontrolu napetosti, koji može biti mehanička kočnica na ručnom kotaču, pneumatska spojka ili servo kontrolirana plesačka ruka, drži uže pod ravnomjernom vučnom silom dok se namotava, sprječavajući labave namotaje koji se mogu olabaviti tijekom transporta. Četvrto, sustav upravljanja, u rasponu od jednostavne ploče s ručnim prekidačima do programibilnog logičkog kontrolera, koordinira brzinu motora, položaj poprečnog kretanja i povratnu informaciju o zatezanju tako da cijeli ciklus radi bez intervencije operatera pri svakom omatanju.

Na mnogima industrijski stroj za motanje žičane užadi Kod modela, sam kotur je montiran na nagibni ili zakretni okvir, što omogućuje naginjanje punog koluta radi lakšeg vezivanja i uklanjanja, a zatim vraćanje u vodoravni položaj za namatanje za sljedeći ciklus. Vodeći valjci postavljeni ispred poprečne jedinice pomažu u ispravljanju nadolazećeg užeta i uklanjanju manjih savijanja, što dodatno štiti stroj od žičane užadi i proizvod od nepotrebnog trošenja.

Gornji izometrijski raspored ilustrira šest funkcionalnih zona koje se nalaze na većini opreme za namotavanje i motanje ove vrste. Poprečna vodilica, označena kao jedan, nosi sklop valjka za vođenje, označen kao dva, po širini kotura tako da je ulazno uže postavljeno u kontroliranom koraku. Pogonski motor, označen s tri, montiran je na podnožju i povezan je preko mjenjača s osovinom koluta kako bi se osigurao dosljedan rotacijski moment. Kolut ili bubanj za namatanje, označen s četiri, drži gotovu žičanu užad i obično je oslonjen na teški zavareni okvir kako bi podnio kombiniranu težinu užeta i koluta. Kotačić za kontrolu napetosti, označen s pet, omogućuje operateru ili servo sustavu podešavanje sile kočenja tako da uže ostane zategnuto bez prenaprezanja. Osnovni okvir, označen sa šest, izrađen je od konstrukcijskog čelika i pričvršćuje cijeli sklop za pod kako bi se smanjile vibracije tijekom namatanja velikom brzinom.

Struktura stroja i referenca proizvoda

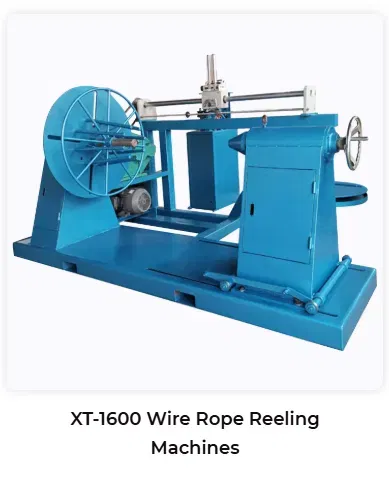

Fotografija ispod prikazuje predstavnika stroj za namotavanje žičane užadi , model XT-1600, koji odražava strukturni raspored opisan u gornjem dijagramu. Sklop kotura na lijevoj strani okreće se na teškoj osovini poduprtoj ležajevima jastuka, dok poprečna tračnica postavljena iznad kotura ravnomjerno vodi žičano uže preko prednje strane bubnja tijekom namotavanja. Pogonski motor postavljen je nisko na okvir kako bi se središte gravitacije držalo blizu tla, što pomaže stroju da ostane stabilan dok rukuje teškim namotajima čelične užadi. S desne strane, ručni kotač spojen na tarnu ploču omogućuje fino podešavanje stražnje napetosti, što je posebno korisno kod motanja užadi različitih promjera ili krutosti. Osnovni okvir je jedna izrađena čelična konstrukcija, a ne sklop odvojenih dijelova pričvršćen vijcima, koji podržava dugoročni strukturalni integritet pod opetovanim ciklusima opterećenja.

XT-1600 stroj za namotavanje žičane užadi, prikazan sa sklopom koluta, poprečnom tračnicom, pogonskim motorom i kotačićem za kontrolu napetosti

Ova konfiguracija općenito predstavlja opremu koja se koristi za automatski stroj za namatanje žice i automatski stroj za namotavanje žice dužnosti u pogonima za proizvodnju žičane užadi, kabela i užadi. Budući da se kotur nalazi na otvorenom okviru, a ne u zatvorenom kućištu, osoblje za održavanje ima izravan pristup ležajevima, pogonskom lancu ili remenu i poprečnom mehanizmu, što pojednostavljuje rutinsku inspekciju. Izgled također omogućuje viličaru ili mostnoj dizalici da pristupe kolutu izravno za utovar i istovar gotovih namotaja, što je važno u postrojenjima koja premještaju velike količine užeta kroz stanicu za namotavanje svake smjene.

Proces oblikovanja i namotavanja žičane užadi

Proces namotavanja na tipičnom stroj za izradu žičane užadi linija slijedi ponovljiv slijed od uvoda sirovog užeta do gotovog, pakiranog namotaja. Razumijevanje svakog koraka pomaže objasniti zašto su dosljedna napetost i poravnanje vodilice toliko važni za kvalitetu konačnog proizvoda.

1. Žičana užad dolazi s linije za zatvaranje ili umotavanje i prolazi kroz valjke za ravnanje koji uklanjaju manje zakrivljenosti.
2. Uže ulazi u jedinicu za kontrolu napetosti, gdje se sila kočenja podešava prema promjeru i konstrukciji užeta.
3. Vodilica za pomicanje postavlja uže na početnu točku na praznom kolutu i započinje prvi omot.
4. Motor namotaja i motor za pomicanje rade zajedno tako da svaki omot sjedi uz prethodni bez razmaka ili preklapanja.
5. Kada je sloj dovršen, smjer kretanja se automatski mijenja i namatanje se nastavlja na sljedećem sloju.
6. Nakon što se dosegne ciljna duljina ili kapacitet namotaja, stroj se zaustavlja, kraj užeta se učvršćuje, a gotovi namotaj se priprema za vezivanje i transport.

Na poluautomatskim strojevima operater nadzire ovaj ciklus i ručno pokreće korake zaustavljanja i rezanja užeta. Na naprednijim hidraulički stroj za oblikovanje žičane užadi i PLC controlled lines, sensors track rope length and layer count automatically, reducing the amount of manual attention needed during long production runs.

Kapacitet proizvodnje i kompatibilnost materijala

Oprema za namotavanje i namotavanje u ovoj kategoriji općenito je projektirana prema promjeru i težini žičane užadi kojom se rukuje. Ovisno o modelu i konfiguraciji, strojevi se obično grupiraju u lake, srednje i teške klase, koje odgovaraju različitim veličinama koluta, snazi ​​motora i čvrstoći okvira. Grafikon u nastavku predstavlja tipičnu klasifikaciju koja se koristi u cijeloj linija za proizvodnju industrijske žičane užadi segmentu, na temelju zajedničkih specifikacija opreme, a ne na bilo kojem pojedinačnom certificiranom rezultatu ispitivanja.

Ova trakasta dijagrama grupira opremu u tri opće klase na temelju maksimalnog promjera žičane užadi za koju se svaka obično gradi. Laki strojevi obično se specificiraju za promjere do oko dvadeset milimetara i često se koriste za manje proizvode od kabela i užadi u općoj proizvodnji. Strojevi srednjeg opterećenja proširuju taj raspon na otprilike trideset pet milimetara i često se odabiru za standardnu ​​konstrukciju i konop za snabdjevanje. Strojevi za teške uvjete rada izrađeni su s ojačanim okvirima i pogonima većeg zakretnog momenta za rukovanje promjerima koji se približavaju pedeset milimetara, što odgovara zahtjevima za dizanje velikih razmjera, rudarstvo i pomorsko uže. Točna brojka za svaki određeni stroj ovisi o snazi ​​njegovog motora, veličini koluta i dizajnu okvira, tako da ovu tablicu treba čitati kao opću referencu, a ne kao fiksnu specifikaciju za svaki model. Kompatibilnost materijala u ovim klasama obično uključuje žicu od ugljičnog čelika, pocinčanu čeličnu žicu, razne legirane čelične žice i žičanu užad od nehrđajućeg čelika, budući da sam mehanizam za namotavanje prvenstveno radi s promjerom i krutošću užeta, a ne s određenom vrstom čelika.

Razina automatizacije i sustav upravljanja

Moderno automatski stroj za namotavanje žice sustavi se općenito nude u poluautomatskim i potpuno automatskim konfiguracijama. U poluautomatskom postavu, operater postavlja napetost i pokreće ciklus, dok se pomak i sinkronizacija brzine odvijaju automatski. U potpunom automatskom postavljanju, programabilni logički kontroler upravlja brojanjem duljine užeta, promjenama slojeva, povratnom informacijom o napetosti i uvjetima zaustavljanja, što smanjuje razinu pozornosti operatera potrebnu tijekom kontinuirane proizvodnje. Radarska tablica u nastavku sažima opće karakteristike performansi povezane s dobro projektiranom opremom u ovoj kategoriji, prikazane na jednostavnoj relativnoj ljestvici radi ilustracije, a ne kao rezultati formalnog usporednog testa.

Radarska karta iscrtava šest općih karakteristika koje kupci obično procjenjuju prilikom pregleda opreme za namotavanje i namotavanje, uključujući razinu automatizacije, preciznost upravljanja, strukturnu izdržljivost, fleksibilnost kapaciteta, jednostavnost održavanja, pa čak i kvalitetu slojnog namotavanja. Razina automatizacije odražava koliko se ciklusa namotavanja odvija bez ručnog unosa nakon što proces započne. Preciznost upravljanja odnosi se na to koliko točno sustavi zatezanja i pomicanja odgovaraju na promjene u promjeru ili brzini užeta. Strukturna izdržljivost odražava konstrukciju okvira i komponenti namijenjenu izdržavanju ponovljenih velikih opterećenja tijekom vremena. Fleksibilnost kapaciteta pokazuje koliko dobro jedan stroj može podnijeti niz promjera užeta i veličina koluta umjesto jednog fiksnog proizvoda. Jednostavnost održavanja i ravnomjerna kvaliteta namatanja slojeva odnose se na to koliko se lako oprema može pregledati, prilagoditi i održavati u dobrom radnom stanju tijekom redovite uporabe. Ovih šest dimenzija predstavljeno je zajedno kako bi se čitateljima dao opći okvir za procjenu opreme, a ne da bi se dodijelio precizni brojčani rezultat bilo kojem pojedinačnom stroju.

Industrije primjene opreme za namotavanje žičane užadi

Strojevi za motanje i namotavanje žičane užadi koriste se gdje god se gotova užad, kabel ili slični savitljivi čelični proizvodi moraju namotati na kolut za skladištenje, transport ili izravnu upotrebu. Industrije uobičajene primjene uključuju građevinarstvo, gdje se užad koristi u dizalicama, dizalicama i sustavima skela, rudarstvo, gdje se užad nosi s teškim teretima u oknima i sustavima za vuču, pomorstvo i brodarstvo, gdje se užad za privez i oputu mora namotavati bez uvijanja, i općenite operacije podizanja i postavljanja u proizvodnim pogonima. Prema izvješću o istraživanju tržišta koje je objavila tvrtka Persistence Market Research, građevinarstvo predstavlja vodeći segment primjene čelične užadi, pridonoseći preko trideset devet posto tržišnog prihoda u 2025., a preostali udio raspodijeljen je na rudarstvo, pomorstvo, naftu i plin te druge industrijske namjene i namjene povezane s dizalicama.

Gornja dijagram krafni sažima distribuciju ove aplikacije u vizualnom obliku. Građevinski segment čini najveći pojedinačni udio, potaknut stalnom potražnjom za dizalicama, dizalima i opremom za rukovanje materijalima na gradilištima i infrastrukturi. Kombinirani preostali udio odražava širok raspon drugih sektora koji se oslanjaju na pravilno namotanu žičanu užad, uključujući rudarske sustave za prijevoz i okna, pomorske operacije privezivanja i tegljenja, bušenje i dizanje nafte i plina te opću upotrebu industrijskih dizalica. Budući da ovi sektori krajnje upotrebe imaju različite cikluse rada i uvjete okoline, mnoge tvornice koriste više od jedne vrste strojeva za namotavanje i namotavanje kako bi zadovoljile zahtjeve promjera užeta, premaza i pakiranja za svako tržište na kojem posluju. Ova raspodjela također objašnjava zašto dobavljač opreme za kotrljanje užeta za teške uvjete rada operacije često održavaju raspon veličina koluta umjesto jedne fiksne konfiguracije, budući da se zahtjevi kupaca značajno razlikuju između građevinskog užeta i specijaliziranog pomorskog ili rudarskog užeta.

Stroj za motanje žičane užadi u odnosu na stroj za uvijanje: u čemu je razlika

Stroj za motanje ili namotavanje žičane užadi i stroj za uvijanje žičane užadi služe različitim fazama proizvodnog procesa, a razumijevanje razlika pomaže inženjerima i kupcima u odabiru ispravne opreme za određenu proizvodnu liniju. Stroj za upredanje, koji se ponekad naziva i stroj za umotavanje ili zatvaranje, oblikuje samo žičano uže uvijanjem pojedinačnih žica u niti i zatim uvijanjem tih niti oko jezgre. Stroj za motanje ili namotavanje radi nakon što je uže već oblikovano, a njegova je uloga namotavanje gotovog užeta na kolut ili bubanj za skladištenje i otpremu.

U integriranom linija za proizvodnju žičane užadi , ove dvije vrste strojeva obično su povezane posrednim procesima kao što su galvanizacija, podmazivanje ili pregled, tako da upleteno uže putuje od stroja za zatvaranje kroz te stanice prije nego što stigne do završne faze namotavanja i namotavanja. Odabir ispravnog stroja za motanje ili namotavanje za kraj linije prvenstveno ovisi o rasponu promjera, težini i formatu pakiranja potrebnom za gotovo uže, a ne o metodi uvijanja korištenoj ranije u procesu.

Izgledi rasta industrije za žičanu užad i srodnu opremu

Potražnja za opremom za rukovanje žičanim užetom, uključujući strojeve za namotavanje i namotavanje, prati sveukupni rast samog tržišta žičanih užadi, budući da se svaki metar proizvedenog užeta na kraju mora namotati i pakirati. Prema izvješću MarketsandMarkets, predviđa se da će globalno tržište čelične užadi narasti s oko deset zarez pet milijardi američkih dolara u 2025. na gotovo trinaest zapeta devet milijardi američkih dolara do 2030. godine, po ukupnoj godišnjoj stopi rasta od približno pet zarez osam posto. Grafikon u nastavku predstavlja ilustrativnu putanju rasta izračunatu iz ove zabilježene stope, pokazujući kako bi tržište ove veličine moglo napredovati iz godine u godinu ako rast ostane stabilan tijekom razdoblja.

Ovaj grafikon područja pokazuje stalnu uzlaznu liniju od nešto više od deset milijardi dolara u 2025. prema gotovo četrnaest milijardi dolara u 2030., u skladu sa složenom godišnjom stopom rasta koju je objavio MarketsandMarkets za globalno tržište čelične užadi. Postupni nagib odražava zrelu industriju s dosljednim, a ne eksplozivnim širenjem, što je tipično za tržišta kapitalne opreme i infrastrukture. Rast ove vrste općenito se pripisuje kontinuiranom ulaganju u građevinske, infrastrukturne i rudarske projekte diljem svijeta, uz stalnu potražnju za zamjenom jer postojeće uže dolazi do kraja svog životnog vijeka. Kako se sveukupna proizvodnja užadi širi, kapacitet za namotavanje i namotavanje na kraju proizvodnih linija mora se proširiti usporedno s tim, što podržava stalna ulaganja u automatski stroj za namatanje žice i related handling equipment. Readers should treat the chart as an illustrative trend derived from a single published growth rate rather than an exact year by year forecast, since actual market figures can vary by region and by reporting methodology.

Smjernice za održavanje i životni vijek opreme

Rutinsko održavanje igra značajnu ulogu u održavanju glatkog rada stroja za motanje žičane užadi tijekom njegovog vijeka trajanja. Raspored osnovnog održavanja općenito obuhvaća podmazivanje ležajeva i pogonskih komponenti, pregled valjaka za vođenje radi istrošenosti ili neusklađenosti i povremene provjere mehanizma za kontrolu napetosti kako bi se potvrdilo da još uvijek točno reagira u rasponu promjera užeta za koji se očekuje da će stroj raditi.

• Provjerite i podmažite ležajeve osovine namotaja i razine ulja u mjenjaču prema rasporedu proizvođača.
• Provjerite ima li poprečnih vodilica i tračnica istrošenosti, budući da neravne površine mogu uzrokovati nedosljedno namatanje slojeva.
• Povremeno provjeravajte postavke kontrole napetosti, osobito nakon prelaska na drugi promjer užeta ili materijal.
• Pregledajte električne upravljačke ormare i spojeve ožičenja kako biste smanjili rizik od neplaniranih zastoja.
• Držite osnovni okvir i okolno radno područje čistim od krhotina koje bi mogle ometati naginjanje ili rotaciju koluta.

Postrojenja koja slijede dosljednu rutinu održavanja općenito imaju manje neplaniranih prekida i mogu produljiti radni vijek svojih stroj za izradu žičane užadi opreme. Budući da strojevi za namotavanje rade kontinuirano tijekom proizvodnih smjena, čak i male neusklađenosti u poprečnom sustavu mogu se s vremenom akumulirati u vidljive nedostatke namota, što rutinsku inspekciju čini važnim dijelom cjelokupnog upravljanja opremom, a ne izbornim zadatkom.
