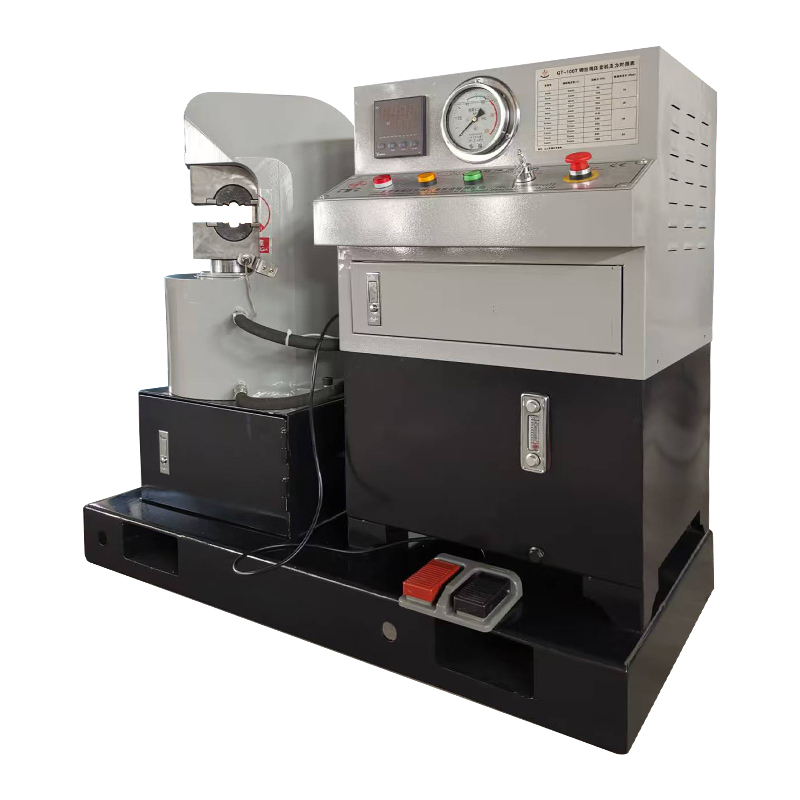

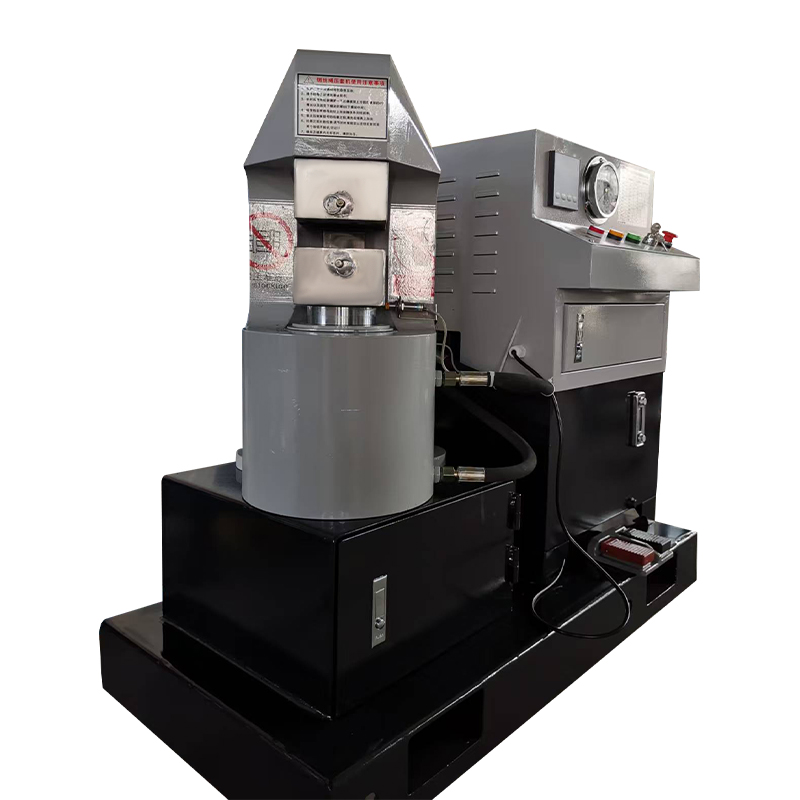

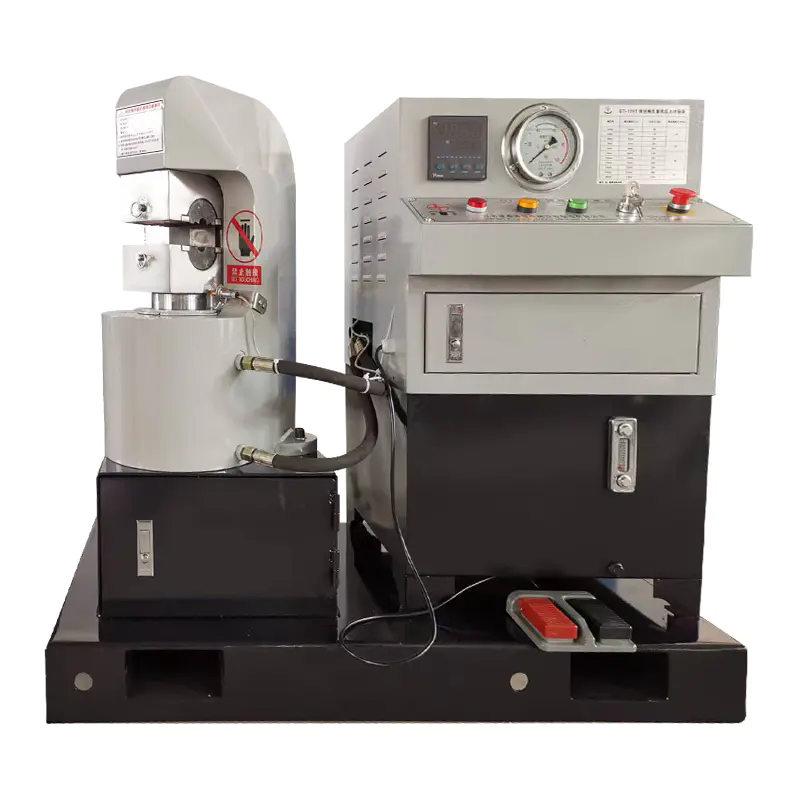

GT-100 hidraulični stroj za prešanje žičane užadi (C okvir)

1. Glavni dizajn i osnovni princip rada strojeva za prešanje žičane užadi s C okvirom

A Stroj za prešanje žičane užadi s C okvirom je industrijski alat na hidraulički pogon nazvan po svom Čelični okvir u obliku slova C (vlačna čvrstoća: 500-600 MPa), koji sadrži nepomični donji kalup i okomito pokretni gornji klin/matricu. Djeluje prema Pascalovom zakonu, pretvarajući hidraulički tlak (15-35 MPa) u linearnu kompresijsku silu (do 150 tona) za savijanje prstenova, rukavaca ili završnih priključaka na žičanu užad. Dizajn otvorenog C-okvira omogućuje jednostavno utovaranje/istovar izradaka, što ga čini idealnim za sklopove žičane užadi srednjeg opterećenja (promjer 6-40 mm).

(1) Ključne komponente i njihove funkcije

• Tijelo C-okvira : Apsorbira sile pritiska (do 150 tona) bez deformacije—kritično za dosljednu preciznost savijanja (±0,1 mm).
• Hidraulički cilindar : Pokreće gornju matricu; tipična duljina zaveslaja je 80-150 mm za prilagodbu čahura različitih veličina.
• Kontrolni ventil : Regulira pritisak i brzinu udarca (0,5-2 m/s) kako bi se spriječilo prekomjerno savijanje ili oštećenje obratka.
• Die Set : Izrađen po narudžbi za specifične promjere užeta (6-40 mm); otvrdnuti čelik (HRC 58-62) za otpornost na trošenje.

2. Radni ciklus C Frame preše korak po korak

C okvirna preša slijedi standardizirani ciklus od 4 faze, sa svakim korakom kalibriranim za preciznost i sigurnost, osiguravajući 95% zadržavanje čvrstoće žičane užadi naknadno presovanje (sukladno ANSI B30.9):

1. Učitavanje : Postavite žičano uže i prsten u donju matricu (tolerancija poravnanja ±0,5 mm); otvoreni C-okvir omogućuje nesmetan pristup obradcima do 1 m duljine.
2. Povećanje tlaka : Aktivirajte hidrauličku pumpu za generiranje ciljanog tlaka (npr. 25 MPa za uže od 20 mm) – tlak raste tijekom 3-5 sekundi kako bi se izbjeglo udarno opterećenje.
3. Krimpovanje : Gornji klip se spušta brzinom od 0,8 m/s, primjenjujući ravnomjeran pritisak na čauru za 2-4 sekunde (vrijeme zadržavanja) kako bi se stvorila trajna veza s užetom.
4. Otpuštanje i istovar : Hidraulički tlak se smanjuje, klip se uvlači (1,2 m/s), a skupljeni sklop se uklanja – ukupno vrijeme ciklusa: 10-15 sekundi po savijanju.

3. Usporedba performansi: C okvir u odnosu na druge dizajne tiska

P1: Može li preša s okvirom C rukovati žičanom užadi s čeličnom jezgrom?

O: Da. Preše s okvirom C s kapacitetom sile od 100 tona mogu savijati užad s čeličnom jezgrom (6-40 mm) – užad s čeličnom jezgrom zahtijeva 10-15% viši tlak od užadi s vlaknastom jezgrom kako bi se postigla pravilna prianjanje uvijenosti (95% zadržavanje čvrstoće).

P2: Kako održati strukturu C okvira za dugotrajnu upotrebu?

O: Provjerite ima li na C-okviru pukotina svakih 500 radnih sati (koristite ispitivanje magnetskim česticama); tjedno podmazujte okretne točke (ISO VG 68 ulje) kako biste spriječili trošenje. Napuknuti okvir mora se odmah zamijeniti – deformacija okvira smanjuje preciznost savijanja za 40% .

P3: Je li preša s okvirom C prikladna za prijenosnu upotrebu na licu mjesta?

O: Iako su teži (600-800 kg) od potisaka s klupe, kompaktni modeli s C okvirom mogu se montirati na klizače i transportirati na gradilišta/pomorska mjesta. Za potpuno prijenosnu upotrebu (npr. servis na terenu), odlučite se za električno-hidraulične preše s okvirom C (110/220 V snaga) umjesto jedinica s dizelskim pogonom.

P4: Koji je tipični životni vijek preše s C okvirom?

O: Uz redovito održavanje, preša s okvirom C ima vijek trajanja od 10-15 godina (20 000 ciklusa savijanja). Hidraulički cilindar zahtijeva obnovu nakon 10.000 ciklusa (košta ~10% izvorne cijene stroja), dok je matrice potrebno zamijeniti svakih 2.000 ciklusa.
