GT-60 hidraulični stroj za prešanje žičane užadi (C okvir) Veleprodaja
Dom / Proizvodi / Stroj za prešanje čelične užadi / GT-60 hidraulični stroj za prešanje žičane užadi (C okvir)

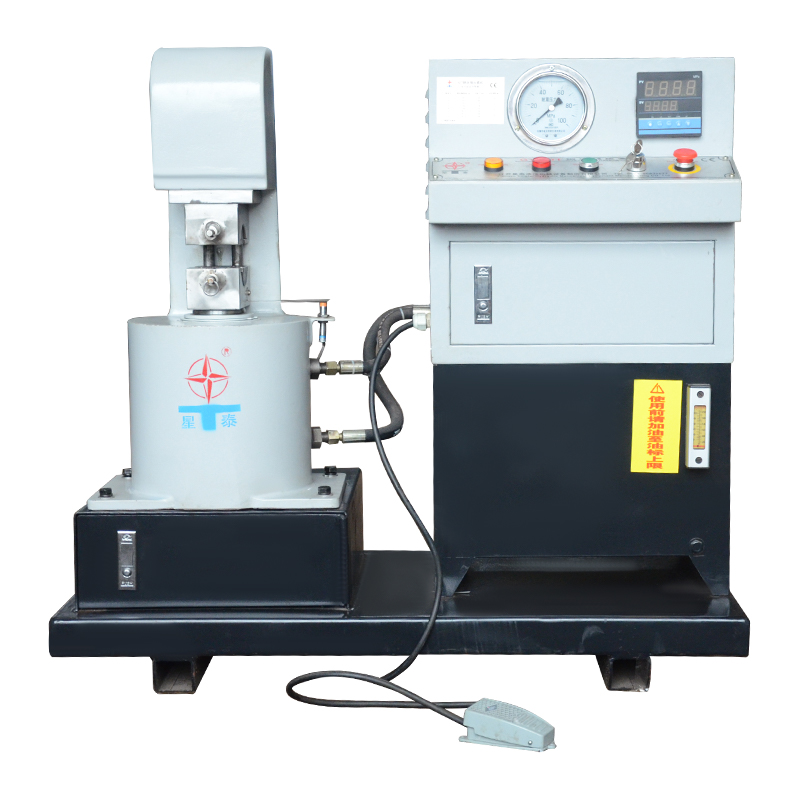

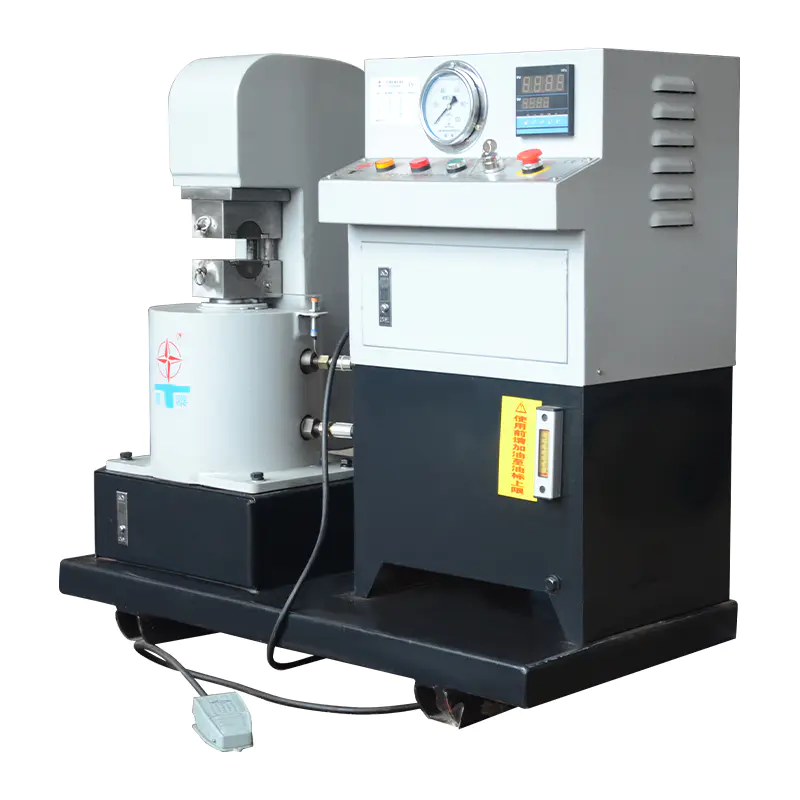

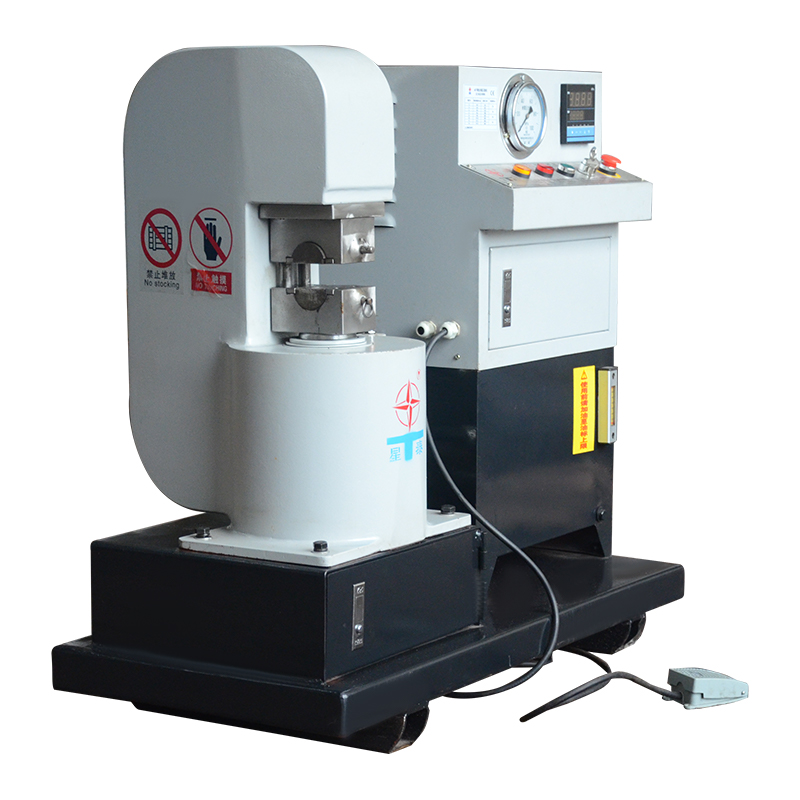

GT-60 hidraulični stroj za prešanje žičane užadi (C okvir)

Stroj za prešanje žičane užadi s C-okvirom naš je najmanji stroj među strojevima u stilu C.
GT-60T hidraulični stroj za prešanje služi za prešanje žičane užadi male veličine od 1 mm do 10 mm.
GT-60T se obično koristi u tvorničkim priveznicama za podizanje lakih proizvoda, kao što su vješalice s C-kopčama, rješenja za pucanje i tako dalje.

Karakteristike
1. Cjelokupni dizajn košare, mala veličina, velika čvrstoća, dobra koncentričnost, prešane trake s glatkom površinom
2. Okrugli dizajn kalupa i automatsko pozicioniranje olakšavaju promjenu različitih kalupa.
3. Klip se automatski spušta nakon završetka prešanja.
4. Klip se može kontrolirati vremenom.

Dostava
Pakiranje: termoskupljajuća folija i željezna kutija
Pribor: brtve, visokotlačna cijev
Vrijeme: 10-30 dana

+ Kontaktirajte nas
PREV：GT-100 hidraulični stroj za prešanje žičane užadi (C okvir)NEXT：Nema sljedećeg proizvoda
  • Parametar
  • Ostali opisi
  • Kontakt
Tehnički podaci
Način rada br. GT-60
Maks. promjer žičane užadi (mm) Φ12
Snaga (KW) 1.5
Maksimalni radni tlak (Mpa) 56Mpa
Maksimalno kretanje klipa (mm) 40
Brzina klipa (mm/s) 8
Brzina klipa prema dolje (mm/s) 10
Ukupna duljina (mm) 1000
Ukupna širina (mm) 500
Ukupna visina (mm) 1050
Neto težina (kg) 400
Automatsko upravljanje √
Nožni prekidač √
Naši proizvodi
Srodni proizvodi
Tvrtka
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Kao GT-60 hidraulični stroj za prešanje žičane užadi (C okvir) Proizvođači i GT-60 hidraulični stroj za prešanje žičane užadi (C okvir) Tvrtka, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. je osnovana 1992. godine i smještena je u gradu Taizhou, provincija Jiangsu, Kina. Tvrtka je specijalizirana za proizvodnju hidrauličkih strojeva za prešanje žičanih užadi, strojeva za žarenje i sužavanje žičanih užadi, aluminijskih čahura i podiznih stezaljki. Xingtai Hydraulic opremljen je naprednim proizvodnim postrojenjima, snažnim tehničkim sposobnostima, autoritativnom opremom za ispitivanje i sveobuhvatnim sustavom upravljanja kvalitetom.

Komponente za stezanje strojeva Xingtai Hydraulic kovane su od visokokvalitetnog legiranog čelika. Tijelo stroja izrađeno je od jednog bloka materijala, osiguravajući strukturni integritet i dug vijek trajanja. Naši hidraulički sustavi koriste sustav opskrbe uljem s dvostrukom tlačnom pumpom, što omogućuje brzo kretanje prema gore i dolje uz osiguravanje glatkog procesa prešanja. Ovaj dizajn značajno poboljšava kvalitetu prešanja i učinkovitost proizvodnje.

Strojevi Xingtai Hydraulic izvoze se u brojne zemlje, uključujući Ujedinjeno Kraljevstvo, Australiju, Nizozemsku, Latviju, Maleziju, Tajland, Indiju, Rusiju, Bocvanu, Poljsku i druge.

Vođeni filozofijom "visoka kvaliteta, konkurentna cijena i trajna predanost", nastojimo zadovoljiti potrebe naših kupaca i pružiti im najbolju uslugu. Ostajemo predani služenju postojećim i novim klijentima s istom razinom izvrsnosti dok zajedno radimo na izgradnji uspješne budućnosti.
Potvrda o časti
  • Certifikati
  • Certifikati
  • Certifikati
  • Certifikati
Vijesti
Industrijsko znanje

1. Za što se koristi stroj za prešanje hidrauličkog žičanog užeta GT-60? – Osnovne aplikacije

The GT-60 hidraulični stroj za prešanje žičane užadi je minijaturni, ultraprijenosni hidraulički alat za savijanje dizajniran za precizno završavanje žičanih užadi malog promjera, zrakoplovnih kabela i fino upletenih žica pomoću aluminijskih ili bakrenih rukavaca. Naširoko se koristi u održavanje zrakoplova, opremanje jahti, arhitektonska kabelska ograda, električni prijenos i proizvodnja preciznih instrumenata gdje je prostor izuzetno ograničen i kvaliteta završetka je kritična.

S maksimalnom silom pritiska od 60 kN (6 tona) i ultrakompaktnog dizajna koji teži samo 2,2 kg (4,85 lbs) , GT-60 obrađuje promjere žičane užadi od 0,8 mm do 4 mm , proizvodeći završetke koji zadržavaju 95–100% prekidne čvrstoće užeta . Alat ima značajke a hidraulička pumpa s jednom ručkom i može se koristiti u ograničenim prostorima kao što su trupovi zrakoplova, unutrašnjost jarbola i nosači kabela – područja gdje veći alati za savijanje ne mogu stati.

2. Ključna značajka #1: Precizna sila za užad mikro promjera

GT-60 pruža 60 kN hidrauličke sile s finom kontrolom pritiska – idealno za savijanje rukava na osjetljivoj žičanoj užadi bez gnječenja niti. Tablica u nastavku uspoređuje kapacitet GT-60 s drugim alatima za prešanje.

Maksimalni kapacitet promjera žičane užadi po vrsti utiska (mm)

Ručna kliješta (ručni stisak)
2 mm max
GT-60 mikro hidraulika
4 mm max
GT-200 prijenosni (20 tona)
8 mm max
Potisak s klupe (500kN)
16 mm max

Slika 1 – Ručke GT-60 4 mm žičano uže , pokrivajući 95% preciznih kabelskih primjena, a istovremeno je najmanji hidraulički utiskivač na tržištu.

GT-60 uključuje 4 kompleta precizno brušenih matrica za navlake promjera od 2 mm do 6 mm, pohranjene u pjenastom kovčegu s namjenskim pretincima za alat i pribor.

3. Ključna značajka #2: Ultra-kompaktan dizajn za pristup ograničenom prostoru

GT-60 mjeri samo 280 mm (11 inča) u duljinu i 55 mm širine , omogućujući pristup uskim prostorima gdje veći alati ne mogu ući. Potreban je potpuni ciklus savijanja 10–15 sekundi . Donji grafikon uspoređuje težinu alata i minimalni potrebni pristupni otvor.

Usporedba težine alata i otvora za minimalni pristup

Težina (kg) / pristupni otvor (mm) Vrsta alata za savijanje 0 2 4 6 8 10 12 2,2 kg Otvor 55 mm 6,5 kg Otvor 120 mm 95 kg N/A (fiksno) GT-60 mikro GT-200 prijenosni Potisak s klupe

Slika 2 – GT-60 teži samo 2,2 kg i fits through a Otvor 55 mm , što ga čini jedinim izborom za unutarnje radove na opremanju zrakoplova i jarbola.

Za timove za održavanje zrakoplova, GT-60 dopušta popravci kabela na krilu bez uklanjanja upravljačkih površina – ušteda u prosjeku od 8-10 sati vremena rastavljanja po zrakoplovu .

4. Ključna značajka #3: Precizni završetak za kritične aplikacije malog promjera

Unatoč svojoj minijaturnoj veličini, GT-60 proizvodi zaključke koji se zadržavaju 96–100% prekidne čvrstoće užeta za promjere do 4 mm. Grafikon ispod prikazuje minimalnu silu izvlačenja postignutu za različite promjere užeta.

Minimalna sila izvlačenja (kN) – GT-60 prešani rukavci u odnosu na MBL (7x7 uže od nehrđajućeg čelika)

Sila (kN) Promjer užeta (mm) 0 1 2 3 4 5 6 0.8 1.2 1.5 2 3 4 GT-60 sila izvlačenja (≥97% MBL)

Slika 3 – GT-60 prešani završeci 97% ili više MBL užeta za promjere do 4 mm, zadovoljavajući stiarde zrakoplovne i precizne opreme.

GT-60 ima a progresivni ventil za otpuštanje tlaka koji sprječava prekomjerno presovanje – kritično za osjetljive kabele 1x19 i 7x7 gdje prekomjerna sila može oštetiti pojedinačne niti.

5. GT-60 Vodič za primjenu & Matrica za odabir kalupa

GT-60 prihvaća setove preciznih matrica za različite promjere užeta i tipove rukavaca. Donja tablica daje brzu referencu za uobičajene primjene.

Tablica 1 – Odabir matrice GT-60 i preporučeni pritisak prešanja prema promjeru užeta.
Promjer užeta (mm) Vrsta rukava / materijal Preporučeni set matrica Pritisak prešanja (kN)
0,8–1,2 mm (kabel za zrakoplov) Aluminijska granična čahura (AN standard) GT-D2 (2 mm šesterokutni) 8–15 kN
1,5–2 mm (oprava za jahte) Aluminijski rukav s petljom (flamansko oko) GT-D3 (3 mm ovalni) 20–35 kN
2,5–3 mm (arhitektonska ograda) Bakreni prsten / nehrđajući rukavac GT-D4 (4 mm šesterokutni) 40–50 kN
3,5–4 mm (lagano podizanje/vučenje) Dvostruka ferula / visoke čvrstoće GT-D6 (ovalni 6 mm) 50–60 kN

Sve matrice su precizno brušena i toplinski obrađena za održavanje tolerancije od ±0,02 mm, osiguravajući dosljedne dimenzije savijanja za kritične primjene u zrakoplovstvu.

6. Često postavljana pitanja o GT-60 hidrauličnoj preši za užad

P1: Koje vrste navlaka može savijati GT-60?
A1: GT-60 nabija aluminijske zaustavne čahure, aluminijske čahure s petljama, bakrene čahure i minijaturne čahure od nehrđajućeg čelika za čeličnu užad promjera od 0,8 mm do 4 mm. To je preferirani alat za AN/MS kabelska oprema za zrakoplove i precision yacht rigging terminals.

P2: Zahtijeva li GT-60 kalibraciju?
O2: Da, preporučuje se godišnja kalibracija za zrakoplovne i kritične primjene. Alat uključuje a sljedivi serijski broj i calibration certificate. Field calibration check can be performed using ispitni rukavci i a pull tester.

P3: Koliko prijelaza GT-60 može izvesti prije hidrauličkog servisa?
A3: GT-60 je ocijenjen za preko 10 000 ciklusa savijanja na hidrauličkom sustavu. Setove matrica treba pregledati svakih 2000 ciklusa radi istrošenosti. Alat nosi a 2 godine jamstva proizvođača s dodatnom proširenom pokrivenošću.

P4: Može li se GT-60 koristiti za popravke zrakoplova s ​​certifikatom FAA?
A4: Da. GT-60 se sastaje FAA AC 43.13-1B i ASME B30.9 zahtjevi za prešane završetke na upravljačkim kabelima. Svaki alat dolazi s certifikat o sukladnosti sljedivi prema standardima testiranja ASTM F2140.
