GT-1350 hidraulički stroj za presovanje žičane užadi (okvir košare) rješenje je za prešanje velikog kapaciteta projektirano za promjere žičane užadi do 66 mm u operacijama višestrukog prešanja sposoban izdržati maksimalni radni tlak od 56 MPa i pogonjen dvostupanjskom hidrauličkom jedinicom od 11 kW. Ako vam je potreban stroj koji kombinira čvrstoću konstrukcije okvira košare, CE certifikat i kompatibilnost s GT-500T setovima kalupa, ova jedinica pruža sve prednosti.

Razumijevanje 3-6 pravilo u žičanom užetu ključan je kontekst za odabir prave opreme za presovanje. Pravilo 3-6 navodi da se žičano uže treba ukloniti iz upotrebe kada 3 ili više prekinutih žica pronađene su u jednoj niti unutar jedne dužine užeta, ili 6 ili više prekinutih žica raspoređeno je po višestrukim nitima unutar jedne dužine polaganja. Ovaj široko spominjani standard (usvojen od strane ASME B30.2 i sličnih kodeksa) naglašava zašto je važno precizno, pouzdano presovanje: loše zategnut završetak može ubrzati zamor žice i dovesti do preranog kvara. GT-1350 je napravljen da osigura završetke koji dugotrajno čuvaju integritet žičane užadi.

U nastavku ovaj članak pokriva tehničke specifikacije stroja, tablicu veličine matrice za presovanje, odabir seta matrica, najbolje operativne prakse, podatke o industrijskoj izvedbi i uobičajena pitanja. Svi prikazani podaci izvučeni su iz dokumentacije proizvođača i široko prihvaćenih industrijskih standarda.

GT-1350 Tehničke specifikacije na prvi pogled

GT-1350 hidraulični stroj za presovanje žičane užadi (okvir košare) proizvodi Jiangsu Xingtai Hidraulički Manufacturing Co., Ltd. iz jednobločno tijelo stroja , izbor dizajna koji eliminira zavarene šavove i vijčane spojeve u zonama visokog naprezanja, izravno doprinoseći duljem vijeku trajanja i smanjenim intervalima održavanja. Matrice za savijanje kovane su od legiranog čelika visoke čvrstoće i imaju dizajn okruglog kalupa s automatskim pozicioniranjem, čineći izmjene matrica brzima i ponovljivima.

The sustav opskrbe uljem dvotlačne pumpe omogućuje klipu da se brzo spusti tijekom faze približavanja i zatim se automatski prebaci na spori hod visokog pritiska za stvarnu fazu savijanja. Ovo dvostupanjsko ponašanje štiti i set matrica i obradak dok značajno skraćuje vrijeme ciklusa rezanja u usporedbi s jednofaznim sustavima. Klip se također može zaustaviti u bilo kojem položaju tijekom putovanja, što je bitno pri podešavanju dimenzija oka ili petlje u hodu.

GT-1350 3D izometrijski dijagram s oznakama ključnih komponenti

SVG dijagram ispod ilustrira glavne strukturne zone GT-1350 stroja s okvirom košara. Svaki označeni element odgovara funkcionalnoj komponenti opisanoj u specifikacijskom listu i priručniku.

Dijagram ističe arhitektura okvira košare , koji pruža vrhunsku bočnu krutost u usporedbi s konvencionalnim dizajnom C-okvira ili H-okvira. Integrirani gornji i donji blok matrice postavljaju se izravno u precizno obrađene džepove, osiguravajući ponovljivo poravnanje matrice kroz tisuće ciklusa. Zasebna upravljačka ploča sadrži sva operaterska sučelja uključujući manometar, indikatorska svjetla i prekidače glavnog hidrauličkog ventila, držeći visokonaponske komponente podalje od radne zone.

Tablica veličina matrice za prešanje za GT-1350

Odabir ispravnog set matrica za presovanje je najkritičniji čimbenik u postizanju završetka koji zadovoljava zahtjeve nosivosti i završne obrade površine. GT-1350 prihvaća matrice kompatibilne s vlastitim dimenzijama džepa matrice i, po dizajnu, manje matrice iz preše GT-500T. Ova unakrsna kompatibilnost smanjuje ukupna ulaganja u alat za trgovine koje rade s više strojeva. Tablica veličine kalupa za presovanje u nastavku je reprezentativna referenca; uvijek provjerite u odnosu na list sa specifikacijama pritiska proizvođača rukavca prije proizvodnje.

The broj potrebnih pritisaka povećava se s promjerom rukavca jer svaki pritisak rotira rukavac za fiksni kutni inkrement kako bi se postigla ravnomjerna radijalna kompresija. Preskakanje koraka pritiska ili zaustavljanje pri nedovoljnom broju pritisaka primarni je uzrok nedosljednih prekida. Ručno vođenje GT-1350 savjetuje operaterima da izmjere gotovu gumu nakon svakog punog ciklusa prešanja pomoću kalibriranog mikrometra kako bi potvrdili dimenzijsku usklađenost prije puštanja remena na servis.

Gornji stupčasti grafikon ilustrira odnos između promjera žičane užadi i odgovarajućeg raspona vanjskog promjera rukavca kojim upravlja GT-1350 koristeći tehniku višestrukog pritiska. Veća užad zahtijeva proporcionalno teže rukavce i veće korake pritiska, ali strop stroja od 56 MPa osigurava da je dovoljna sila dostupna na gornjem kraju raspona kapaciteta. To čini GT-1350 jednim od hidrauličkih strojeva za sabijanje žičane užadi najvećeg kapaciteta u svojoj klasi motora, u usporedbi s međunarodnim mjerilima za preše od 11 kW.

Hidraulički stroj za prešanje žičane užadi: Kako radi sustav dvostrukog pritiska

Hidraulički krug modela GT-1350 oslanja se na a dvostupanjski raspored pumpi koji je postao mjerilo u sektoru strojeva za prešanje žičane užadi. Tijekom prilaznog hoda, pumpa daje veliki protok pri niskom tlaku tako da se klip brzo spušta do obratka bez gubljenja vremena. Nakon što se otkrije kontakt (putem hidrauličkog porasta protutlaka), krug se automatski prebacuje na visokotlačni način rada s niskim protokom kako bi se izvršio pritisak. Ovaj je prijelaz besprijekoran i ne zahtijeva intervenciju operatera.

Sustav brtvljenja koristi visokokvalitetne hidrauličke brtve ocijenjene za kontinuirani rad pri pritiscima iznad radne granice stroja. To osigurava značajnu sigurnosnu marginu i osigurava da hidraulička tekućina ne kontaminira radno područje ili površinu žičane užadi, što bi moglo ugroziti sigurnost i otpornost na koroziju gotovog završetka. Sustav također ima integrirani ventil za smanjenje tlaka koji je unaprijed podešen u tvornici, štiteći i operatera i alat od pojava prekomjernog tlaka.

Gornja krivulja tlaka ilustrira karakterističan dvostupanjski profil GT-1350 ciklusa prešanja. Tlak ostaje nizak tijekom približavanja kako bi se omogućilo brzo napredovanje, zatim strmo raste kada matrica dodirne rukavac, dostižući vrhunac blizu maksimalnih 56 MPa stroja tijekom punog pritiska. Povratna faza brzo oslobađa pritisak. Ovaj je profil u skladu s najboljom industrijskom praksom za hidraulične strojeve za prešanje čelične užadi koji rade u rudnicima, pristaništima i dizalicama.

Primjene u industriji i mjerila izvedbe

GT-1350 hidraulički stroj za savijanje žičane užadi dizajniran je za kontinuirani rad u širokom rasponu sektora. Savijanje žičane užadi temeljni je proces u industrijama gdje su kapaciteti dizanja i zatezanja ključni za sigurnost, a CE certifikat stroja osigurava da zadovoljava zahtjeve europske direktive o strojevima za zaštitu operatera i elektromagnetsku kompatibilnost.

• Industrija žičane užadi: Proizvodnja unaprijed opremljenih remena, sklopova ušica i višekrakih uzda u velikim količinama.
• Rudarstvo i metalurgija: Užad za dizanje i užad za vođenje okna u podzemnim i površinskim rudarskim operacijama zahtijevaju verificirane završetke MBL (minimalno prekidno opterećenje).
• Operacije pristaništa i luke: Konopi za privez, privjesci za tegljenje i sklopovi glavne dizalice na terminalima za kontejnere i rasuti teret.
• Željeznica i elektrika: Sustavi zatezanja kontaktne mreže i sklopovi nadzemnih vodova kod kojih je konzistentnost dimenzija završetaka specificirana u malim tolerancijama.
• Offshore i gradnja: Nosivi kabeli, sustavi za sidrenje i strukturni zatezni elementi u radovima na mostovima i platformama na moru.

Radarska karta predstavlja internu analizu sposobnosti GT-1350 u šest operativnih dimenzija. Maksimalni radni pritisak i izdržljivost rezultat na vrhu raspona zbog jednostruke konstrukcije karoserije i komponenata za utiskivanje od legiranog čelika. Ocjene kompatibilnosti i sigurnosti matrice također su visoke, zahvaljujući CE certifikaciji, unakrsnoj kompatibilnosti s matricama GT-500T i rasterećenju tlaka ugrađenom u stroj. Brzina ciklusa je malo ispod maksimalne jer je povratna brzina klipa (10 mm/s) regulirana zahtjevima sigurne dekompresije, što je namjerni kompromis u dizajnu za sigurnost operatera i dugovječnost matrice.

Odabir i održavanje seta matrica za prešanje

A set matrica za presovanje za GT-1350 moraju biti usklađeni s nominalnim promjerom žičane užadi i vrstom rukavca (ovalni rukavac, okrugli rukavac ili klinasti nastavak). Ovalni setovi matrica proizvode heksagonalni ili ovalni poprečni presjek na gotovoj čahuri i poželjni su za većinu primjena remena jer pružaju referencu za vizualni pregled. Setovi okruglih matrica koriste se tamo gdje je potrebna ujednačenost dimenzija u svim radijalnim ravninama, kao što je priprema navojnih utičnica ili sklopovi preciznih ušica za privez.

Protokol održavanja matrice

1. Nakon svakih 200 ciklusa savijanja pregledajte ima li na površinama matrica pukotina, krhotina ili iritacija pomoću 10x inspekcije lupom ili penetrantom.
2. Prije svake smjene nanesite tanki sloj maziva protiv zapinjanja ili maziva na spojne površine matrice kako biste smanjili trenje i spriječili hladno zavarivanje polovica matrice.
3. Provjerite dimenziju zatvaranja matrice pomoću kalibriranog mjernog bloka postavljenog na početku svake proizvodne serije; dimenzije izvan raspona tolerancije ukazuju na istrošenost matrice i set treba zamijeniti.
4. Čuvajte matrice u podstavljenim kutijama kada nisu u upotrebi; nikada ne slagajte kalupe bez zaštite, jer se oštećenje površine šupljine od udarca izravno prevodi u defekte površine rukavca.
5. Zabilježite broj ciklusa svakog seta matrica u dnevnik održavanja; Xingtai Hydraulic preporučuje zamjenu matrica kada dimenzija zatvaranja odstupa za više od 0,3 mm od nominalne vrijednosti.

Značajka automatskog pozicioniranja modela GT-1350 znači da se matrica sama centrira oko rukavca prije primjene pritiska, smanjujući pogrešku operatera tijekom punjenja. Ovo je značajna prednost u odnosu na strojeve za ručno poravnavanje i izravno smanjuje stopu utiskivanja izvan središta, što je vodeći uzrok smanjene učinkovitosti završetka u operacijama hidrauličkog utiskivanja (kao što je navedeno u industrijskim praktičnim vodičima koje je objavio Tehnički odbor za žičanu užad).

Gornji stupčasti grafikon shematski je prikaz kako se odstupanje dimenzija matrice akumulira s brojem ciklusa za tipični set matrica od legiranog čelika koji se koristi na užadima velikog promjera. Odstupanje ostaje zanemarivo tijekom prvih 400 ciklusa, počinje se ubrzavati između 600 i 800 ciklusa kako se otvrdnjavanje pri radu i površinska abrazija povećavaju, i obično prelazi prag zamjene od 0,3 mm na ili prije 1000 ciklusa, ovisno o tvrdoći materijala rukavca. Operateri koji prate ove podatke mogu proaktivno planirati zamjenu matrice, izbjegavajući da završeci izvan specifikacije dospiju na teren.

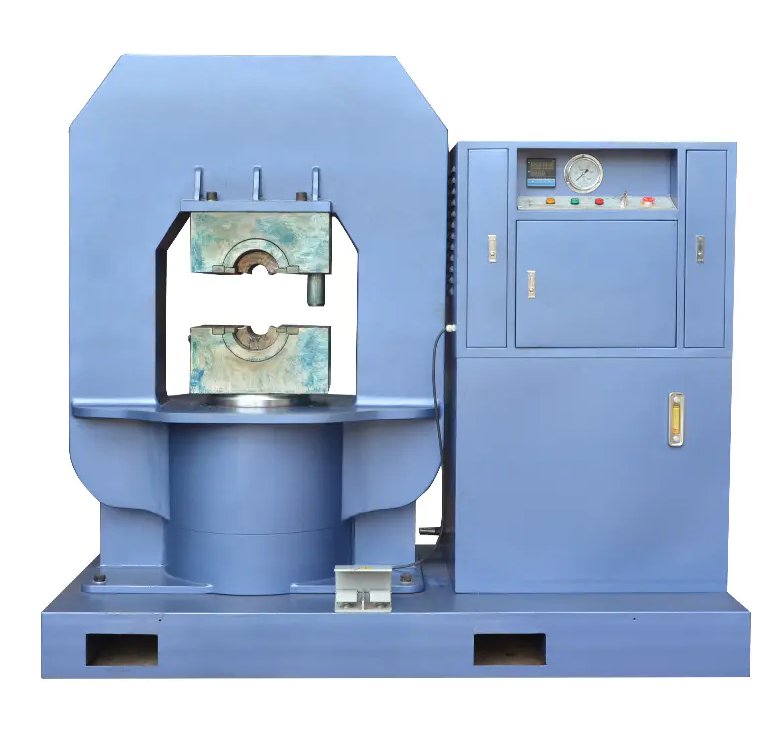

Slika proizvoda GT-1350

GT-1350 hidraulični stroj za presovanje žičane užadi (okvir košare) kojeg proizvodi Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. tijelo okvira košare , mljevena od jednog čeličnog bloka, vidljiva je u sredini. Odvojeni upravljački ormar s desne strane sadrži dvotlačnu hidrauličku pogonsku jedinicu, manometar, indikatorsku ploču i glavne upravljačke sklopke. Stroj ima CE certifikat i izvožen je u UK, Australiju, Nizozemsku, Latviju, Maleziju, Tajland, Indiju, Rusiju, Bocvanu, Poljsku i druga tržišta.

O Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. osnovan je godine 1992 i nalazi se u gradu Taizhou, provinciji Jiangsu, Kina. Tvrtka je specijalizirana za proizvodnju hidrauličkih strojeva za prešanje žičane užadi, strojeva za žarenje i sužavanje žičane užadi, aluminijskih rukavaca i stezaljki za podizanje. Xingtai Hydraulic opremljen je naprednim proizvodnim pogonima, snažnim tehničkim mogućnostima, autoritativnom opremom za testiranje i sveobuhvatnim sustavom upravljanja kvalitetom.

Komponente za utiskivanje hidrauličnih strojeva Xingtai kovane su od legiranog čelika visoke čvrstoće. Tijelo stroja proizvedeno je od jednog bloka materijala, osiguravajući strukturni integritet i dug radni vijek. Hidraulički sustavi koriste sustav opskrbe uljem dvotlačne pumpe, koji omogućuje brzo kretanje prema gore i dolje, a istovremeno osigurava glatki proces prešanja. Ovaj dizajn značajno poboljšava kvalitetu prešanja i učinkovitost proizvodnje.

Xingtai hidraulički strojevi izvezeni su u brojne zemlje, uključujući UK, Australiju, Nizozemsku, Latviju, Maleziju, Tajland, Indiju, Rusiju, Bocvanu, Poljsku i druge. Vođeni filozofijom "visoka kvaliteta, konkurentna cijena i trajna predanost," tvrtka nastoji zadovoljiti potrebe kupaca i pružiti najbolju uslugu, posvećena služenju postojećim i novim klijentima s istom razinom izvrsnosti.
